¿Qué es el paso de engranaje?
El paso de engranaje se refiere a la distancia entre los puntos correspondientes de los dientes adyacentes, medida a lo largo del círculo primitivo. Esta medida es crucial para el engrane de los engranajes. Los ingenieros confían en un paso de engranaje preciso para garantizar un funcionamiento suave y una alineación correcta de los sistemas de engranajes. Una selección correcta del paso de engranaje mejora el rendimiento y prolonga su vida útil.
Conclusiones clave
- El paso de engranaje mide la distancia entre los dientes del engranaje a lo largo del círculo primitivo y es esencial para el funcionamiento suave del engranaje.
- La medición precisa del paso de engranajes utiliza herramientas como máquinas de medición de coordenadas y escáneres ópticos para garantizar la precisión.
- La coincidencia del paso de engranajes entre los engranajes evita el desgaste, reduce la vibración y prolonga la vida útil de los engranajes.
- El paso diametral y el módulo son dos formas de describir el tamaño de los dientes del engranaje, utilizando unidades imperiales y métricas respectivamente.
- El diámetro del paso es la referencia clave para el diseño de engranajes y afecta la forma en que los engranajes se alinean y engranan correctamente.
- Los estándares de la industria guían la selección del paso de engranajes para garantizar la compatibilidad y un rendimiento confiable en todo el mundo.
- Las técnicas avanzadas de medición y calibración ayudan a evitar errores y mejorar la calidad del engranaje.
- La selección y verificación cuidadosas del paso de los engranajes favorecen una transmisión de potencia eficiente y reducen las costosas fallas de los engranajes.
Explicación del paso de engranajes
definición de paso de engranaje
El paso de engranaje describe la separación entre los puntos correspondientes de los dientes adyacentes, medida a lo largo del círculo primitivo. Este concepto constituye la base del diseño y la fabricación de engranajes. Históricamente, la literatura técnica ha definido el paso de engranaje utilizando parámetros como el módulo, el número de dientes y el ángulo de presión. Para engranajes rectos evolventes, el radio del círculo de referencia se calcula como r = m * z / 2, donde "m" representa el módulo y "z" el número de dientes. El radio del círculo base utiliza la fórmula rb = m * z * cos α / 2, donde α es el ángulo de presión. Estas ecuaciones ayudan a los ingenieros a determinar la separación correcta de los dientes de engranaje, asegurando un engrane y una transmisión de movimiento adecuados. La ley de la relación de transmisión constante, expresada como i⁻² = ω1 / ω2 = rb² / rb¹, garantiza un funcionamiento suave independientemente de pequeñas variaciones en el ensamblaje. Con el tiempo, los análisis estadísticos y el diseño de tolerancias han mejorado la comprensión del paso de engranaje, destacando su impacto en el rendimiento y la confiabilidad de los engranajes.
Cómo se mide el paso del engranaje
Los ingenieros utilizan varios métodos para medir el paso de los engranajes con precisión. Las técnicas tradicionales implican herramientas de medición físicas, mientras que los enfoques modernos se basan en equipos avanzados.P.mAnálisis ent y digital. Estudios de calibración han validado estos métodos, reduciendo errores de medición y mejorando la precisión. Por ejemplo, Liu et al. (2016) introdujeron un método de compensación para errores de ángulo de alineación en la medición de la desviación de paso, lo que mejoró significativamente la precisión de la medición. Lou et al. (2012) desarrollaron un proceso de varios pasos que incluye análisis del margen de error y calibración, lo que garantiza resultados fiables.
La siguiente tabla resume los métodos de medición comunes y sus enfoques de validación:
| Método/Técnica de medición | Enfoque de validación | Hallazgos clave / Evidencia numérica |
|---|---|---|
| Análisis de Fourier de errores cíclicos | Análisis numérico de patrones de error cíclico | La calibración redujo la desviación estándar de los errores de posicionamiento en aproximadamente un 65%. |
| Método de doble bola y barra (DBB) con matriz de transformación homogénea (HTM) | Modelado de errores y calibración de ejes rotatorios | Varias configuraciones de DBB identificaron errores de posicionamiento con incertidumbre cuantificada. |
| Máquinas de medición por coordenadas (CMM) con modelo de engranaje sustituto 3D | Estudios de calibración y trazabilidad | Se mejoró la precisión de la evaluación y se garantizó la trazabilidad. |
| Medición óptica con escáner GOM ATOS | Medición y calibración automatizadas | Proceso de medición acelerado y precisión mantenida mediante procesamiento de datos numéricos y calibración. |
Los escáneres ópticos modernos, como el sistema GOM ATOS, automatizan el proceso de medición y proporcionan alta precisión. Estos sistemas procesan datos numéricos de máquinas de medición por coordenadas, lo que permite especificar con precisión las dimensiones de engranajes complejos y contribuye a una producción eficiente.
Por qué es importante el paso de los engranajes
El paso de los engranajes desempeña un papel fundamental en el rendimiento del sistema. Determina cómo engranan, lo que afecta la capacidad de carga, la distribución de tensiones, la vibración y la eficiencia de la transmisión de potencia. El análisis del factor de paso permite a los ingenieros evaluar los parámetros de engrane y optimizar su geometría. Al dividir el paso circular operativo en segmentos, los diseñadores pueden mejorar la eficiencia y reducir la tensión en los dientes. Estudios comparativos han demostrado que los engranajes asimétricos con factores de paso optimizados logran una mayor capacidad de carga y una menor vibración que los engranajes simétricos.
- Las comparaciones experimentales entre bombas hidráulicas de engranajes rectos y no circulares (cuadrados) en condiciones idénticas revelaron:
- Las bombas de engranajes cuadrados consumieron entre un 0,59% y un 33,94% menos de energía por unidad de caudal.
- El consumo de energía por unidad de presión cayó un 8,08% hasta el 74,33%.
- Las bombas de engranajes cuadrados demostraron una mayor capacidad de transporte de fluido y presión de funcionamiento.
Estos resultados resaltan el impacto directo de la geometría de los engranajes, incluido el paso de los mismos, en la eficiencia energética y el rendimiento industrial. La selección y medición precisas del paso de los engranajes garantizan un funcionamiento suave, reducen el desgaste y prolongan la vida útil de los sistemas de engranajes.
Términos clave en el paso de engranajes
paso diametral
¿Qué es el paso diametral?
El paso diametral es un concepto fundamental en el diseño de engranajes. Define la cantidad de dientes por pulgada del diámetro primitivo. Los ingenieros lo utilizan para describir el tamaño y la separación de los dientes de los engranajes en unidades imperiales. Este valor ayuda a determinar cómo engranarán e interactuarán los engranajes en un sistema mecánico. Un paso diametral mayor implica dientes más pequeños, mientras que un valor menor indica dientes más grandes. Los documentos técnicos suelen desglosar el paso circular operativo en segmentos denominados factores de paso. Estos factores corresponden a las diferentes regiones del flanco del diente implicadas en la transmisión de carga. Los enfoques analíticos vinculan estos factores de paso con parámetros como los ángulos de presión de operación, las relaciones de contacto y las velocidades de deslizamiento. Este método proporciona una base numérica para comprender cómo el paso diametral afecta el rendimiento de los engranajes.
Cómo utilizar el paso diametral
Los diseñadores seleccionan el paso diametral según el tamaño del engranaje y la aplicación requeridos. Lo calculan mediante la fórmula:
Paso diametral (P) = Número de dientes (N) / Diámetro de paso (D) Seleccionar el paso diametral correcto garantiza que los engranajes acoplados tengan tamaños de dientes compatibles. Esta compatibilidad es crucial para un funcionamiento fluido y una transmisión de potencia eficiente. Las normas internacionales, como ISO 1328.1 y DIN 3962, definen las tolerancias y los métodos de evaluación del paso diametral. Estas normas proporcionan parámetros numéricos como el diámetro de paso, el módulo normal y los factores de seguridad para las tensiones de flexión y contacto. Siguiendo estas directrices, los ingenieros pueden validar los diseños de engranajes y garantizar un rendimiento fiable.
módulo en paso de engranaje
¿Qué es el módulo?
El módulo funciona como la contraparte métrica del paso diametral. Representa el tamaño de un diente de engranaje y se calcula dividiendo el diámetro del paso entre el número de dientes. El módulo simplifica la medición y selección de engranajes en sistemas métricos. Los diseñadores lo utilizan para garantizar que los engranajes engranen correctamente y transmitan el movimiento eficientemente.
- El módulo se define como el paso circular dividido por pi.
- Este valor proporciona un número racional que simplifica las mediciones de engranajes.
- El módulo juega un papel importante a la hora de definir el tamaño de los engranajes y garantizar su correcto acoplamiento.
La siguiente tabla resume el concepto y la función del módulo en el diseño de engranajes:
| Concepto | Descripción | Fórmula |
|---|---|---|
| Módulo | Medida métrica que representa el tamaño de un diente de engranaje. | Módulo = diámetro de paso (mm) / número de dientes |
| Role | Guía a los diseñadores para seleccionar engranajes acoplados que engranen correctamente en el diseño métrico. | N / A |
módulo vs. paso diametral
Tanto el módulo como el paso diametral describen el tamaño de los dientes de los engranajes, pero utilizan sistemas de medición diferentes. El módulo se mide en milímetros y es común en los diseños métricos. El paso diametral se mide en pulgadas y es estándar en el sistema imperial. La relación entre ambos es inversa y se puede expresar como:
Módulo = 25,4 / Paso diametral Esta conversión permite a los ingenieros alternar entre los sistemas métrico e imperial al diseñar engranajes para aplicaciones globales. Ambos términos ayudan a garantizar que los engranajes engranen correctamente y funcionen según lo previsto.
diámetro de paso
¿Qué es el diámetro de paso?
El diámetro primitivo se refiere al diámetro del círculo primitivo, un círculo imaginario que pasa por el punto donde los dientes del engranaje engranan eficazmente. Esta medida sirve de referencia para calcular otros parámetros del engranaje, como el módulo y el paso diametral. El diámetro primitivo desempeña un papel fundamental en la determinación del espaciado y la alineación de los engranajes en un sistema.
diámetro de paso en el diseño de engranajes
Los ingenieros confían en la precisión de las mediciones del diámetro primitivo para garantizar el correcto funcionamiento de los engranajes. Estudios experimentales han demostrado que factores externos, como la adherencia al aceite, pueden influir en las mediciones del diámetro primitivo. Por ejemplo, las pruebas de compensación en roscas de tornillos con diferentes niveles de adherencia al aceite demostraron eficiencias de compensación que oscilaron entre el 70 % y más del 90 %. Las eficiencias de compensación promedio para adherencias al aceite ligeras, moderadas y severas fueron de aproximadamente el 82,5 %, el 89 % y el 90,9 %, respectivamente. Estos resultados resaltan la importancia de métodos precisos de medición y compensación. fabricación de engranajesAl tener en cuenta estos factores, los diseñadores pueden mantener la precisión y confiabilidad de los sistemas de engranajes.
paso circular y paso base
¿Qué es el paso circular?
El paso circular define la distancia entre un punto de un diente de engranaje y el punto correspondiente del siguiente, medida a lo largo del círculo primitivo. Esta medida es fundamental en el diseño de engranajes. Los ingenieros utilizan el paso circular para determinar la separación entre los dientes. La fórmula para el paso circular es:
Paso circular (p) = π × Diámetro de paso (d) / Número de dientes (N) Este valor se mantiene constante para todos los dientes de un engranaje. Cuando dos engranajes engranan, sus pasos circulares deben coincidir. Si el paso circular difiere, los engranajes no engranarán con suavidad. El paso circular también ayuda a los ingenieros a calcular otros parámetros de los engranajes, como el módulo y el paso diametral.
Consejo: Compruebe siempre el paso circular al seleccionar engranajes para un sistema nuevo. Este valor garantiza una transmisión de potencia uniforme y reduce el desgaste.
El paso circular aparece con frecuencia en dibujos técnicos y catálogos de engranajes. Los fabricantes suelen especificar este valor para facilitar la selección de engranajes compatibles. En el sistema métrico decimal, el paso circular se mide generalmente en milímetros. En el sistema imperial, se mide en pulgadas.
¿Qué es el tono base?
El paso base se refiere a la distancia entre los puntos correspondientes de los dientes adyacentes, medida a lo largo del círculo base del engranaje. El círculo base se encuentra dentro del círculo primitivo y sirve de base para el perfil del diente evolvente. El paso base es esencial para los engranajes con dientes evolventes, que son el tipo de engranaje más común en la maquinaria moderna.
La fórmula para el tono base es:
Paso base (pb) = Paso circular (p) × cos(Ángulo de presión) El paso base garantiza la correcta alineación de los perfiles evolventes de los engranajes engranados. Si el paso base no coincide entre dos engranajes, los dientes no engranarán correctamente, lo que provocará ruido, vibración o incluso fallos en los engranajes.
Una tabla puede ayudar a aclarar la relación entre el paso circular y el paso base:
| Parámetro | Definición | Fórmula |
|---|---|---|
| Paso circular | Distancia entre los dientes a lo largo del círculo primitivo | π × Diámetro de paso / Número de dientes |
| Paso base | Distancia entre los dientes a lo largo del círculo base | Paso circular × cos(Ángulo de presión) |
El paso base es crucial en la inspección y el control de calidad de los engranajes. Los técnicos suelen medir el paso base para verificar que los engranajes cumplan con las especificaciones de diseño. Un paso base constante en todos los dientes indica una alta precisión de fabricación.
Nota:En Metal en polvoEn los engranajes de alta resistencia, mantener un paso base preciso es especialmente importante. El proceso permite formas complejas, pero un control preciso del paso base garantiza un rendimiento fiable del engranaje.
Métodos de cálculo del paso de engranajes
El cálculo preciso de los parámetros de paso de engranajes garantiza un rendimiento y compatibilidad fiables. Los ingenieros se basan en fórmulas estandarizadas y técnicas de medición validadas para determinar valores clave como el paso diametral, el módulo y el diámetro de paso. Estos métodos cumplen con los estándares de ingeniería establecidos y se benefician de la validación tanto teórica como empírica.
cálculo del paso diametral
fórmula para el paso diametral
El paso diametral define el número de dientes por pulgada de diámetro primitivo. Este valor ayuda a los ingenieros a seleccionar engranajes que engranen correctamente en sistemas imperiales. La fórmula estándar es:
Paso diametral (P) = Número de dientes (N) / Diámetro de paso (D) Esta ecuación aparece en las normas ANSI B6.1 y en recursos de ingeniería, lo que garantiza la coherencia entre las prácticas de diseño de engranajes. Estudios analíticos, como los de Handschuh y Ghosh, confirman la robustez de estas fórmulas mediante simulaciones numéricas y análisis de contacto de dientes bajo carga. Estos estudios demuestran que el cálculo preciso del paso diametral influye directamente en la rigidez del engranaje y las características de vibración.
ejemplo de cálculo
Supongamos que un engranaje recto tiene 40 dientes y un diámetro primitivo de 4 pulgadas. El cálculo del paso diametral se realiza de la siguiente manera:
P = N / D = 40 / 4 = 10 El engranaje tiene un paso diametral de 10. Este valor guía la selección de engranajes acoplados y garantiza un acoplamiento adecuado.
módulo de cálculo
fórmula para el módulo
El módulo es el equivalente métrico del paso diametral. Representa la relación entre el diámetro del paso y el número de dientes. La fórmula es:
Módulo (m) = Diámetro primitivo (d) / Número de dientes (z) Las guías y normas de la industria, como ISO y AGMA, recomiendan este método de cálculo. Estos documentos enfatizan la importancia de validar los valores del módulo con las especificaciones del catálogo y los datos empíricos para garantizar la idoneidad del diseño.
ejemplo de cálculo
Considere un engranaje con un diámetro primitivo de 80 mm y 20 dientes. El cálculo del módulo es:
m = d / z = 80 / 20 = 4 mm El módulo equivale a 4 mm. Este valor garantiza que los engranajes en sistemas métricos engranen con suavidad y cumplan con los requisitos de la industria.
medición del diámetro del paso
fórmula para el diámetro de paso
El diámetro primitivo es una referencia crucial para el diseño de engranajes. La fórmula para el diámetro primitivo depende del sistema utilizado:
- Imperial (utilizando paso diametral):
Diámetro de paso (D) = Número de dientes (N) / Paso diametral (P) - Métrica (usando módulo):
Diámetro de paso (d) = Módulo (m) × Número de dientes (z)
Los procedimientos de calibración acreditados, como los descritos por DAkkS-DKD y NIST, garantizan la precisión y trazabilidad de las mediciones del diámetro primitivo. Estas directrices recomiendan la calibración periódica, el análisis de incertidumbre y las correcciones para las variaciones lineales del paso.
ejemplo de cálculo
Un engranaje con un módulo de 2 mm y 30 dientes tiene un diámetro de paso calculado como:
d = m × z = 2 × 30 = 60 mm Para un engranaje con 24 dientes y un paso diametral de 6, el diámetro de paso es:
D = N / P = 24 / 6 = 4 pulgadas Consejo: Verifique siempre las medidas del diámetro de paso con equipo calibrado para mantener la confiabilidad del sistema de engranajes.
Paso de engranajes y compatibilidad de engranajes
Paso de engranaje coincidente para engranar
Los ingenieros deben ajustar con precisión el paso de los engranajes para lograr un engrane óptimo. Cuando dos engranajes tienen valores de paso idénticos, sus dientes engranan suavemente, distribuyendo las cargas uniformemente entre las superficies de contacto. Las máquinas de medición por coordenadas (MMC) modernas desempeñan un papel fundamental en este proceso. Estas máquinas capturan las coordenadas XYZ de los dientes del engranaje, proporcionando datos digitales que revelan incluso pequeñas desviaciones de la geometría prevista. Las comparaciones numéricas de los parámetros de paso de los engranajes ayudan a los ingenieros a evaluar la compatibilidad y la calidad durante el diseño de engranajes. Software avanzado, como Gleason y KISSsoft, mejora aún más esta evaluación mediante el análisis del paso y la geometría de los dientes.
La investigación cuantitativa demuestra los beneficios de la adaptación del paso de los engranajes. Los estudios demuestran que la modificación óptima de la superficie del diente, combinada con una alineación precisa del paso, reduce las cargas de impacto de engrane y los errores de transmisión. Los ingenieros observan áreas de contacto más amplias en la superficie del diente, lo que mejora el rendimiento frente a vibraciones y ruidos. Los modelos predictivos y los análisis estadísticos confirman que la adaptación precisa del paso de los engranajes minimiza las variaciones de carga dinámica y mejora la fiabilidad general del sistema de engranajes.
Efectos de un paso de engranaje desajustado
Un paso de engranaje desajustado puede causar problemas importantes en los sistemas de engranajes. Estudios numéricos destacan que errores de fabricación, como la desalineación durante el tallado de engranajes, introducen concentraciones de tensión en la base de los dientes. Estas tensiones suelen provocar grietas y fracturas, reduciendo la durabilidad del engranaje. Investigaciones realizadas mediante análisis de elementos finitos revelan que el desajuste del paso reduce la rigidez del engranaje, especialmente durante el engrane de un solo diente. Esta reducción de la rigidez aumenta el riesgo de desconchado y fractura del flanco del diente.
Un estudio de caso sobre engranajes cónicos espirales de grúas ilustra estos efectos. Los investigadores descubrieron que la desalineación del eje y el desajuste del paso provocaban una presión superficial excesiva, lo que provocaba la aparición y propagación de grietas. La microscopía óptica y electrónica confirmó daños en la mayoría de los dientes de los engranajes. El estudio concluyó que el desajuste del paso de los engranajes contribuye directamente a su fallo al crear zonas localizadas de alta presión y una distribución desigual de la carga.

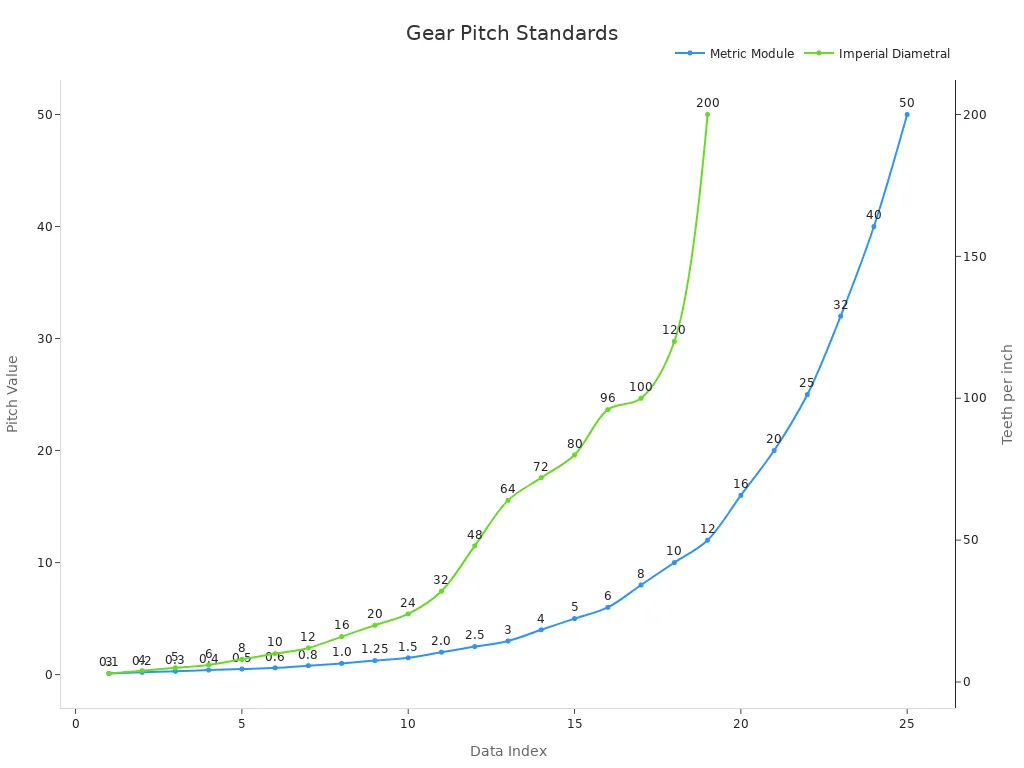

Estándares de paso de engranajes en sistemas métricos e imperiales
Las normas de la industria definen el paso de engranajes mediante dos sistemas principales: el métrico (módulo) y el imperial (paso diametral). El sistema métrico expresa el módulo como el diámetro de paso en milímetros dividido entre el número de dientes. El sistema imperial define el paso diametral como el número de dientes por pulgada de diámetro de paso. Ambos sistemas ofrecen una gama de valores estándar para adaptarse a diversos tamaños y aplicaciones de engranajes.
| Aspecto | Sistema métrico (módulo) | Sistema Imperial (Paso Diametral) |
|---|---|---|
| Definición | Módulo = diámetro de paso (mm) / número de dientes | Paso diametral = número de dientes por pulgada de diámetro de paso |
| Unidad | Milímetros por diente | Dientes por pulgada |
| Valores estándar | 0,1, 0,2, 0,3, 0,4, 0,5, 0,6, 0,8, 1,0, 1,25, 1,5, 2,0, 2,5, 3, 4, 5, 6, 8, 10, 12, 16, 20, 25, 32, 40, 50 | 3, 4, 5, 6, 8, 10, 12, 16, 20, 24, 32, 48, 64, 72, 80, 96, 100, 120, 200 |
| Fórmula de conversión | m = 25,4 / DP | DP = 25,4/m |
| Fórmula del diámetro de paso | d = (N * m) / cos ψ | d = N / (P_d * cos ψ) |
| Notas adicionales | El módulo es una dimensión directa (mm/diente) | El paso diametral es una dimensión inversa (dientes/pulgada) |
Nota: Seleccionar el estándar correcto garantiza que los engranajes de diferentes regiones o proveedores engranen correctamente. Los ingenieros suelen utilizar fórmulas de conversión para alternar entre los sistemas métrico e imperial, manteniendo así la compatibilidad en aplicaciones globales.
Comparación del paso, módulo y diámetro del paso del engranaje
Diferencias entre los términos de paso de engranajes
Los ingenieros distinguen entre paso diametral, módulo y diámetro primitivo según sus definiciones, unidades de medida y funciones en el diseño de engranajes. El paso diametral describe el número de dientes por pulgada de diámetro primitivo, comúnmente utilizado en sistemas imperiales. El módulo representa el diámetro primitivo dividido entre el número de dientes, medido en milímetros, y es estándar en sistemas métricos. El diámetro primitivo se refiere al diámetro del círculo primitivo, y sirve como referencia para los cálculos tanto del paso diametral como del módulo.
La siguiente tabla resume estas diferencias:
| Parámetro | Definición/Descripción | Unidad de medida | Relación numérica |
|---|---|---|---|
| Paso diametral | Número de dientes por pulgada de diámetro de paso | Pulgadas | 1 paso diametral = 25,400 módulo |
| Módulo | Diámetro de paso dividido por el número de dientes de un engranaje | Milímetros | Inverso del paso diametral |
| Diámetro de paso | Diámetro del círculo primitivo (círculo de referencia del engranaje) | Pulgadas | Se utiliza en el cálculo de ambos |
Los análisis técnicos, como los que se encuentran en estudios sobre la rigidez del engranaje, aclaran aún más estas distinciones. Los investigadores han demostrado que las variaciones en el grosor de los dientes en el círculo primitivo y la holgura afectan directamente la rigidez del engranaje. Estas diferencias influyen en el comportamiento estático y dinámico del sistema de engranajes, lo que resalta la importancia de seleccionar el parámetro correcto para cada aplicación.
similitudes y relaciones
A pesar de sus diferencias, el paso diametral, el módulo y el diámetro primitivo mantienen una estrecha relación. Los tres parámetros ayudan a los ingenieros a definir la geometría de los engranajes y a garantizar un engrane adecuado. Tanto el paso diametral como el módulo se relacionan con el espaciado y el tamaño de los dientes del engranaje, pero utilizan sistemas de medición diferentes. El diámetro primitivo actúa como puente entre ambos, sirviendo como base para calcular cualquiera de los dos valores.
Estudios analíticos demuestran que los cambios en un parámetro suelen afectar a los demás. Por ejemplo, aumentar el módulo o disminuir el paso diametral resulta en dientes de engranaje más grandes y un mayor diámetro primitivo. La investigación cuantitativa sobre la rigidez del engranaje confirma que estos parámetros, en conjunto, determinan cómo los engranajes transmiten la fuerza y resisten la deformación. La interacción entre el grosor de los dientes, la holgura y el diámetro primitivo determina el rendimiento general del conjunto de engranajes.
Nota: Comprender estas relaciones permite a los ingenieros realizar conversiones entre sistemas métricos e imperiales y optimizar el diseño de engranajes para aplicaciones específicas.
cuándo usar cada término
Los ingenieros se basan en marcos de toma de decisiones estructurados para seleccionar el término adecuado para cada situación. Si bien modelos generales como el proceso de Decisión Primada por Reconocimiento (RPD) y la Matriz de Kepner-Tregoe guían el análisis sistemático, las directrices prácticas para la terminología de engranajes se centran en los sistemas de medición y los requisitos de aplicación.
- Utilice el paso diametral cuando trabaje con unidades imperiales o haga referencia a los estándares de engranajes estadounidenses.
- Seleccione el módulo para diseños basados en métricas o cuando siga estándares internacionales como ISO.
- Consulte el diámetro de paso durante la inspección de engranajes, las comprobaciones de compatibilidad o al calcular otros parámetros de engranajes.
En la práctica, los ingenieros evalúan el contexto del proyecto, el sistema de medición utilizado y los requisitos del conjunto de engranajes. Siguiendo estas directrices, garantizan una comunicación precisa y un rendimiento fiable de los engranajes.
Aplicaciones prácticas del paso de engranajes
selección de marchas por paso de engranaje
Los ingenieros se basan en el paso de engranaje como criterio principal al seleccionar engranajes para sistemas mecánicos. Las revisiones técnicas proporcionan fórmulas específicas para calcular el ángulo de presión de operación y la relación de contacto según el paso de engranaje y el número de dientes. Estas fórmulas ayudan a definir el módulo de operación para engranajes métricos y el paso diametral para engranajes imperiales. Al vincular estos valores directamente con la selección del paso de engranaje, los ingenieros pueden optimizar el diseño de engranajes para aplicaciones específicas.
Al elegir engranajes, los profesionales consideran varios parámetros numéricos. Los valores de calidad AGMA cuantifican la precisión de la geometría de los dientes, incluyendo la variación del paso o espaciado. Estos valores sirven como estándar para evaluar la calidad de los engranajes. Valores de calidad AGMA más altos indican una mayor adherencia al paso y la geometría especificados, lo que resulta en una transmisión de par más suave y una reducción de las cargas dinámicas. Los parámetros clave incluyen:
- Plomo dental
- Variación del perfil evolvente
- Variación de tono
- Descentramiento radial
La selección de engranajes con paso preciso y precisión geométrica garantiza un rendimiento fiable y una larga vida útil. Los ingenieros utilizan estos criterios para encontrar los engranajes compatibles y eficientes en entornos exigentes.
Paso de engranajes en diferentes industrias
El paso de engranajes desempeña un papel fundamental en una amplia gama de industrias. Los análisis de mercado destacan su importancia en sectores como la automoción, la manufactura, las energías renovables y la manipulación de materiales. La siguiente tabla resume los datos clave del sector:
| Sector industrial | Tipos de engranajes utilizados | Aplicaciones | Tendencias y factores impulsores del mercado |
|---|---|---|---|
| Automotor | Espuela, bisel, gusano | Transmisiones, transmisiones de vehículos eléctricos | Electrificación, automatización |
| Manejo de materiales | Helicoidal, Planetario | Transportadores, escaleras mecánicas | Fabricación inteligente, eficiencia energética |
| Energía renovable | Unidades de cabeceo y guiñada | Aerogeneradores, seguidores solares | Sostenibilidad, materiales ligeros |
| Fabricación | Todos los tipos principales | Robótica, embalaje, maquinaria pesada | Industria 4.0, integración de IoT |
| Aeroespacial/Defensa | Engranajes de precisión | Actuadores, sistemas de control | Materiales avanzados, fiabilidad. |
Por ejemplo, el informe del mercado de motorreductores proyecta una participación significativa para los engranajes cónicos, con ingresos de 1400 millones de dólares en 2024. El manejo de materiales tiene una participación de mercado del 22,3 %, impulsada por la automatización y las regulaciones energéticas. En el sector de las energías renovables, los reductores de paso y guiñada respaldan turbinas eólicas y seguidores solares, con un tamaño de mercado global de 3160 millones de dólares en 2023. Estas tendencias demuestran la amplia confianza en la precisión del paso de los engranajes para obtener soluciones eficientes e innovadoras.
Paso de engranajes en engranajes de pulvimetalurgia
La pulvimetalurgia permite la producción de engranajes con formas complejas y dimensiones precisas. El control preciso del paso de los engranajes es esencial en este proceso. Los ingenieros utilizan técnicas de medición avanzadas para verificar la consistencia del paso en todos los dientes. Mantener tolerancias estrictas garantiza que engranajes de pulvimetalurgia cumplen los mismos estándares de rendimiento que los engranajes fabricados convencionalmente.
En aplicaciones industriales, los engranajes de pulvimetalurgia suelen emplearse en transmisiones de automóviles, motores pequeños y dispositivos de precisión. Este proceso permite una producción en masa rentable, a la vez que logra una alta precisión geométrica. Un paso de engranaje uniforme facilita un engrane suave, reduce el ruido y prolonga su vida útil. A medida que las industrias demandan sistemas de engranajes más compactos y eficientes, la pulvimetalurgia cobra cada vez mayor importancia, ofreciendo soluciones fiables para los retos de la ingeniería moderna.
Errores comunes y consejos para el paso de engranajes
Cómo evitar errores de paso de engranajes
Los ingenieros suelen encontrar errores durante la medición y el diseño de engranajes. Estos errores pueden deberse a una calibración inexacta, fluctuaciones ambientales o un manejo inadecuado de los equipos de medición. La documentación técnica destaca la importancia de la evaluación estadística para minimizar estos errores. Por ejemplo, el software VCMM-Gear utiliza la simulación de Monte Carlo para evaluar la incertidumbre de la medición. Este enfoque modela todo el proceso de medición, considerando la cinemática de la máquina, los factores ambientales y las influencias de la pieza de trabajo. Al simular fuentes de error aleatorias, el software proporciona una estimación fiable de la incertidumbre. Este método permite a los ingenieros identificar y abordar los posibles factores que contribuyen a los errores antes de que afecten al diseño final del engranaje. El uso constante de herramientas estadísticas y modelos matemáticos ayuda a mantener una alta precisión en los proyectos de engranajes.
Consejos para una selección precisa de marchas
Seleccionar el engranaje adecuado requiere una cuidadosa consideración de varios factores. Los ingenieros siempre deben verificar la compatibilidad de los parámetros del engranaje, como el módulo, el paso diametral y el ángulo de presión. Revisar los planos técnicos y las especificaciones del fabricante garantiza que los engranajes seleccionados engranen correctamente. Es recomendable verificar la estandarización de las dimensiones de los engranajes, ya que esto simplifica la sustitución y el mantenimiento. Siempre que sea posible, los ingenieros deben elegir engranajes con números de calidad AGMA más altos, que indican una mayor precisión geométrica. Consultar las normas del sector, como las directrices ISO y AGMA, proporciona una garantía adicional de calidad y compatibilidad.
Consejo: Documente siempre el proceso de medición y conserve registros de los certificados de calibración. Esta práctica facilita la trazabilidad y ayuda a resolver problemas si surgen discrepancias durante el montaje o la operación.
herramientas para medir el paso de engranajes
La medición moderna de engranajes se basa en herramientas avanzadas para obtener resultados precisos. Las máquinas de medición por coordenadas (MMC) ofrecen alta precisión al capturar datos tridimensionales detallados de los dientes de los engranajes. Los escáneres ópticos, como el sistema GOM ATOS, automatizan el proceso de medición y reducen el error humano. El software especializado en medición de engranajes, como VCMM-Gear, integra modelos estadísticos para evaluar la incertidumbre y mejorar la fiabilidad. Los ingenieros también utilizan herramientas tradicionales como calibradores de dientes de engranaje y micrómetros para realizar comprobaciones rápidas. La selección de la herramienta adecuada depende de la precisión requerida, el volumen de producción y la complejidad del engranaje. La calibración y el mantenimiento periódicos de los instrumentos de medición garantizan un rendimiento constante y resultados fiables.
Comprender el paso de los engranajes sigue siendo esencial para los ingenieros que diseñan sistemas de engranajes confiables. Los estudios demuestran que un control preciso del paso de los engranajes reduce la vibración y la carga dinámica, mejorando directamente la confiabilidad del sistema. Las revisiones técnicas destacan que los errores de paso, junto con la precisión del material y la fabricación, afectan significativamente las tasas de falla de los engranajes. El dominio de términos relacionados como paso diametral, módulo y diámetro de paso facilita la compatibilidad y el rendimiento.
La atención constante al paso de los engranajes ayuda a los ingenieros a evitar errores costosos y garantiza un funcionamiento confiable en aplicaciones exigentes.
Preguntas frecuentes
¿Cuál es la diferencia entre paso modular y paso diametral?
El módulo se mide en milímetros y se expresa en el sistema métrico. El paso diametral se mide en pulgadas y se expresa en el sistema imperial. Ambos describen el tamaño de los dientes del engranaje, pero siguen diferentes estándares de medición.
¿Cómo afecta el paso de engranaje a la compatibilidad de engranajes?
Los engranajes con valores de paso coincidentes engranan suavemente. Un paso desigual provoca un engrane deficiente, mayor desgaste y posible fallo del engranaje. Los ingenieros siempre verifican la compatibilidad del paso.
¿Pueden los engranajes de pulvimetalurgia lograr un paso de engranaje preciso?
Sí. Los procesos de pulvimetalurgia permiten un control estricto de paso de engranajeLos ingenieros utilizan herramientas de medición avanzadas para verificar la precisión, garantizando un rendimiento confiable en aplicaciones exigentes.
¿Por qué es importante el diámetro de paso en el diseño de engranajes?
Diámetro de paso Sirve como referencia para calcular otros parámetros de engranajes. Determina cómo se alinean y engranan los engranajes. Un diámetro de paso preciso garantiza una transmisión de potencia fluida.
¿Cómo miden los ingenieros el paso de los engranajes?
Los ingenieros utilizan máquinas de medición de coordenadas, escáneres ópticos y software especializado. Estas herramientas capturan datos precisos sobre los dientes de los engranajes y ayudan a mantener un paso constante en todos los lotes de producción.
¿Qué sucede si los engranajes tienen diferentes ángulos de presión pero el mismo paso?
Los engranajes con diferentes ángulos de presión no engranan correctamente, incluso si sus pasos coinciden. Este desajuste provoca ruido, vibración y un desgaste acelerado.
Consejo: Confirme siempre tanto el ángulo de paso como el de presión al seleccionar engranajes acoplados.
