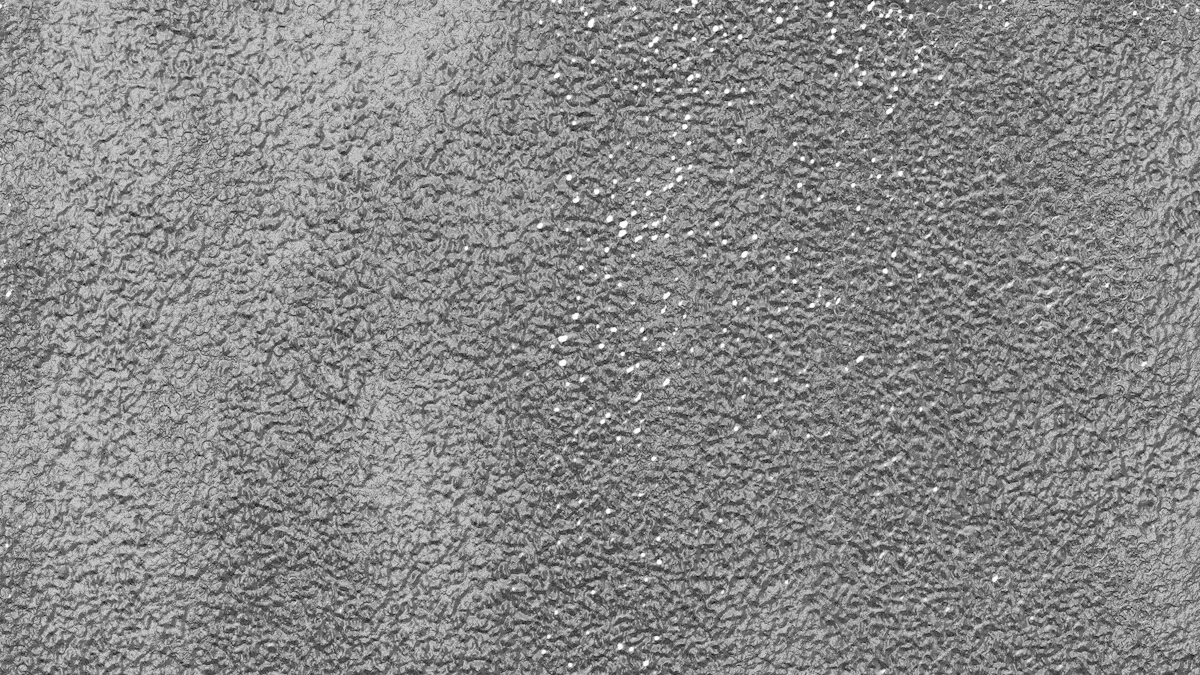

پرداخت سطح قطعات متالورژی پودر
پرداخت سطح نقش بسیار مهمی در عملکرد و طول عمر ... پودر فلزقطعات حساس. مقادیر زبری معمول از 3.2 میکرومتر Ra برای پرداختهای استاندارد تا 0.4 میکرومتر Ra برای کاربردهای پرفشار، که در آن سطوح صافتر اصطکاک و سایش را کاهش میدهند، متغیر است. محققان نشان دادهاند که پرداختهای سطحی ظریفتر میتوانند طول عمر قطعه را تا 20 برابر افزایش دهند، همانطور که در ابزارهای Vancron 40 مشاهده شده است. مطالعات همچنین نشان میدهند که پارامترهای فرآیند و ویژگیهای پودر مستقیماً بر بافت سطح تأثیر میگذارند و بر استحکام خستگی و مناسب بودن برای کاربردهای دشوار تأثیر میگذارند.
نکات کلیدی
- پرداخت سطح با کاهش اصطکاک و سایش، تأثیر زیادی بر عملکرد و طول عمر قطعات متالورژی پودر دارد.
- مشخصات پودر مانند اندازه و شکل ذرات، بر صافی سطح و کیفیت قطعه تأثیر میگذارند.
- کنترل تراکم و پارامترهای زینترینگ به دستیابی به سطوح صاف و یکدست و بهتر کمک میکند.
- روشهای پرداخت ثانویه مانند سنگزنی، پولیش و ذوب مجدد با لیزر میتوانند زبری سطح را به طور قابل توجهی بهبود بخشند.
- نگهداری و روانکاری مناسب ابزارآلات، عیوب را کاهش داده و کیفیت سطح را در حین تولید بهبود میبخشد.
- اندازهگیری دقیق سطح نهایی با استفاده از روشهای تماسی و غیرتماسی، تضمین میکند که قطعات مطابق با استانداردهای کیفیت باشند.
- انتخاب پرداخت سطح مناسب به عملکرد قطعه، متعادل کردن هزینه و نیازهای عملکردی بستگی دارد.
- ادغام مراحل تکمیلی در اوایل تولید، کیفیت را بهبود میبخشد، دوبارهکاری را کاهش میدهد و دوام قطعه را افزایش میدهد.
درک پرداخت سطح در قطعات متالورژی پودر
تعریف و مفاهیم کلیدی
بافت و زبری سطح در قطعات متالورژی پودر
بافت سطح، تغییرات کوچک مقیاس روی سطح یک ماده را توصیف میکند. در متالورژی پودر، زبری سطح به قلهها و درههای میکروسکوپی باقی مانده پس از تراکم و ... اشاره دارد. پختاین ویژگیها ناشی از نحوهی کنار هم قرار گرفتن و پیوند پودرهای فلزی در طول پردازش هستند. مهندسان زبری را با استفاده از پارامترهایی مانند Ra (میانگین زبری) و Rz (میانگین ارتفاع قله تا دره) اندازهگیری میکنند. این مقادیر به تعیین میزان صاف یا نامنظم بودن سطح و عملکرد آن کمک میکنند.
تحقیقات اخیر اهمیت کنترل بافت سطح در متالورژی پودر را برجسته میکند. به عنوان مثال:
- یک مطالعه موردی در PowderMet 2025 نشان میدهد که حتی پیشرفتهای کوچک در پرداخت سطح ابزارکه از طریق تجزیه و تحلیل یادگیری ماشینی دادههای تضمین کیفیت شناسایی میشوند، میتوانند زمان توقف تولید را کاهش داده و هزینههای قابل توجهی را صرفهجویی کنند.
- مطالعات نشان میدهد که ارتباط مستقیمی بین نیروی اصطکاک بیروناندازی و سطح پرداخت ابزار وجود دارد. متغیرهایی مانند نوع پودر، طول قطعه، روانکننده و سطح پرداخت فولاد ابزار، همگی در این امر نقش دارند. این دانش به مهندسان کمک میکند تا طراحی ابزار و انتخاب روانکننده را بهینه کنند.
- این یافتهها تأیید میکنند که پرداخت سطح ابزار مستقیماً بر راندمان تولید و کیفیت قطعات متالورژی پودر تأثیر میگذارد.
ویژگیهای منحصر به فرد سطوح متالورژی پودر
سطوح متالورژی پودر اغلب ظاهری مات یا دانهای دارند. این بافت ناشی از ذرات پودر منفردی است که در طول پخت با هم ترکیب میشوند. استفاده از پودرهای کروی میتواند کیفیت سطح را بهبود بخشد. پودرهای کروی به طور مؤثرتری فشرده میشوند، حفرهها را کاهش میدهند و یکپارچگی بدنه خام را افزایش میدهند. یک مطالعه داخلی توسط Stanford Advanced Materials نشان داد که پودرهای کروی کبالت-کروم قطعاتی با ۱۷٪ استحکام خام بالاتر و ۱۴٪ تغییر ابعادی کمتر پس از پخت در مقایسه با پودرهای نامنظم تولید میکنند. پودرهای کروی همچنین چگالی نسبی بالاتری را در دماهای پخت پایینتر ایجاد میکنند که منجر به سطوح صافتر و پایداری ابعادی بهتر میشود. این ویژگیها، پودرهای کروی را برای فرآیندهای پیشرفتهای مانند پرس ایزواستاتیک گرم (HIP) و ... ضروری میکند. قالبگیری تزریقی فلز (MIM).
اهمیت پرداخت سطح
پیامدهای عملکردی برای قطعات متالورژی پودر
پرداخت سطح مستقیماً بر عملکرد قطعات متالورژی پودر تأثیر میگذارد. سطح صافتر، اصطکاک و سایش را کاهش میدهد که طول عمر قطعات را افزایش میدهد. کیفیت سطح بهبود یافته همچنین استحکام خستگی و مقاومت در برابر خوردگی را افزایش میدهد. تولیدکنندگان میتوانند با سطوح صافتر به آببندی بهتر و تلرانسهای دقیقتر دست یابند که در کاربردهایی مانند چرخدندههای خودرو و ایمپلنتهای پزشکی بسیار مهم است. تحقیقات فعلی بر روی روشهای آزمایش غیرمخرب، مانند رادیوگرافی دیجیتال، برای بازرسی قطعات تفجوشی شده از نظر عیوب سطحی و داخلی متمرکز است. این تکنیکها به حفظ استانداردهای ثابت پرداخت سطح و کاهش میزان ضایعات در تولید انبوه کمک میکنند.
ملاحظات زیباییشناسی و کیفیت
پرداخت سطح همچنین بر جذابیت بصری و کیفیت درک شده قطعات متالورژی پودر تأثیر میگذارد. یک سطح یکنواخت و صاف، استانداردهای بالای تولید و قابلیت اطمینان را نشان میدهد. صنایعی مانند لوازم الکترونیکی مصرفی و تجهیزات پزشکی اغلب به قطعاتی با ظاهری ظریف نیاز دارند. پرداخت سطح یکنواخت با اطمینان از برآورده شدن انتظارات دقیق بصری و لمسی هر قطعه، از برندسازی و رضایت مشتری پشتیبانی میکند.
نکته: دستیابی به سطح نهایی مطلوب نیازمند کنترل دقیق ویژگیهای پودر، ابزارآلات و پارامترهای فرآیند در طول تولید است.

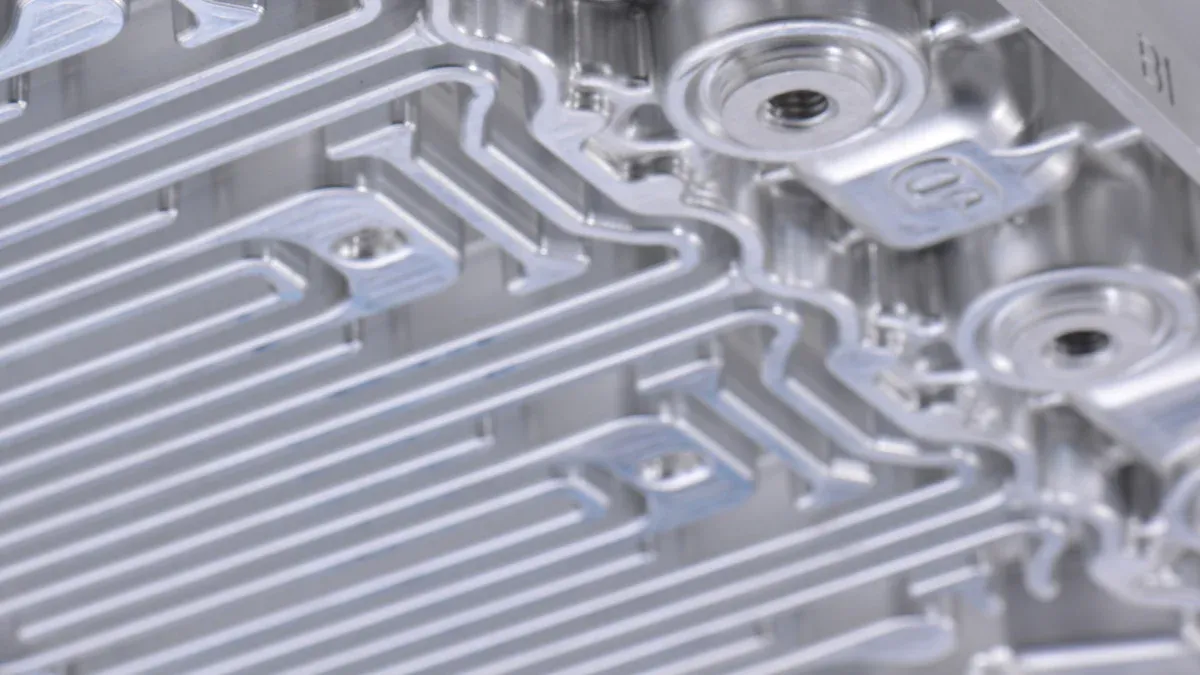

مقادیر معمول پرداخت سطح برای قطعات متالورژی پودر
زبری سطح پس از پخت
مقادیر رایج Ra و Rz برای قطعات متالورژی پودر
مهندسان اغلب اندازهگیری میکنند زبری سطح قطعات متالورژی پودر تف جوشی شده با استفاده از Ra (زبری میانگین حسابی) و Rz (ارتفاع میانگین قله تا دره). سطوح تف جوشی شده معمولاً مقادیر Ra را از 4 تا 12 میکرومتر نشان میدهند که به جنس، ویژگیهای پودر و پارامترهای فرآیند بستگی دارد. مقادیر Rz برای قطعات تولید شده با روشهای پرس و تف جوشی مرسوم میتواند به 20 تا 60 میکرومتر برسد. این مقادیر منعکس کننده بافت ذاتی ایجاد شده توسط بستهبندی و پیوند ذرات پودر در طول تراکم و تف جوشی هستند.
تحلیل آماری تأیید میکند که عوامل متعددی بر این مقادیر زبری تأثیر میگذارند. به عنوان مثال، مطالعهای با استفاده از آنالیز واریانس (ANOVA) نشان داد که زاویه شیب و جهت سطح به طور قابل توجهی بر میانگین Ra تأثیر میگذارند، در حالی که موقعیت کپی چنین تأثیری ندارد. مدل رگرسیون برای سطوح رو به بالا، رابطهای قوی بین زاویه شیب و زبری را نشان میدهد:
Ra (μm) = 6.103 + 0.294 × زاویه شیب (درجه)، با R² تقریباً 82٪.
این مدل نشان میدهد که با افزایش زاویه شیب، زبری سطح نیز افزایش مییابد. سطوح رو به پایین رفتار پیچیدهتری از خود نشان میدهند، به طوری که هم شیب و هم موقعیت کپی بر زبری تأثیر میگذارند، اما بدون یک مدل پیشبینیکننده واضح. این یافتهها، تنوع در پرداخت سطح پس از تفجوشی و اهمیت کنترل فرآیند را برجسته میکنند.
ظاهر و مورفولوژی سطح
قطعات متالورژی پودر تفجوشی شده اغلب ظاهری مات، دانهای یا کمی خشن دارند. مورفولوژی سطح حاصل از ادغام ذرات پودر منفرد است که شبکهای از قلهها و درههای میکروسکوپی ایجاد میکند. استفاده از پودرهای کروی میتواند یکنواختی سطح را بهبود بخشد، اما برخی از بینظمیها به دلیل تراکم ناقص و وجود منافذ باز باقی میمانند. سطوح رو به بالا معمولاً صافتر هستند، در حالی که سطوح رو به پایین یا شیبدار ممکن است زبری و لایهبندی قابل مشاهده بیشتری را نشان دهند. این ویژگیها میتوانند بر کیفیت عملکردی و زیبایی قطعه نهایی تأثیر بگذارند.
پرداخت سطح پس از پردازش
اثرات عملیات ثانویه بر روی قطعات متالورژی پودر
فرآیندهای تکمیلی ثانویه نقش حیاتی در بهبود کیفیت سطح قطعات متالورژی پودر دارند. تکنیکهایی مانند پرداخت سطحی شیمیایی و ارتعاشی (CAVF)، پرداخت سایشی و ذوب مجدد لیزری میتوانند زبری سطح را به میزان قابل توجهی کاهش دهند. این عملیات ذرات پودر چسبیده را حذف میکنند، ناهمواریهای سطح را صاف میکنند و ظاهر کلی قطعه را بهبود میبخشند.
دادههای تجربی، اثربخشی این عملیات تکمیلی را نشان میدهند. به عنوان مثال، مطالعات روی آلیاژهای ذوبشده با پرتو الکترونی (EBM) و ذوبشده با لیزر انتخابی (SLM) کاهش واضحی در معیارهای زبری پس از اتمام کار نشان میدهند. جدول زیر اندازهگیریهای قبل و بعد را برای چندین ماده و فرآیند خلاصه میکند:
| مواد و فرآیند | معیار زبری سطح | قبل از اتمام (میکرومتر) | پس از اتمام (میکرومتر) | یادداشتها |
|---|---|---|---|---|
| EBM Ti-6Al-4V | Ra (میانگین حسابی) | بالا | پس از CAVF به طور قابل توجهی کاهش یافت | CAVF ذرات پودر را حذف میکند؛ مقداری توپوگرافی باقی میماند |
| EBM Ti-6Al-4V | Rq (میانگین RMS) | بالا | کاهش پس از CAVF | هموارسازی جزئی مشاهده شد |
| EBM Ti-6Al-4V | RV (حداکثر عمق دره) | بالا | مشابه | عمق دره بدون تغییر؛ مورفولوژی سطح تغییر کرده است |
| SLM Ti-6Al-4V | خورشید | کاهش یافته | بهبود عمر خستگی مشاهده شده | |
| اینکونل 625 SLM | خورشید | ۱۰.۰۴ | ۶.۵۱ | ذوب مجدد با لیزر، زبری را کاهش میدهد |
| فولاد ضد زنگ SLM 316L | خورشید | ۱۲ | ۱.۵ | ذوب مجدد لیزری کاهش قابل توجهی را نشان میدهد |
توجه: این نتایج تأیید میکنند که پرداخت ثانویه میتواند مقادیر Ra را از بالای 10 میکرومتر تا 1.5 میکرومتر، بسته به فرآیند و ماده، کاهش دهد.
زبری قابل دستیابی پس از فرآیندهای تکمیلی
پسپردازش به تولیدکنندگان این امکان را میدهد که به سطوح بسیار ظریفتری نسبت به قطعات تفجوشی شده دست یابند. فرزکاری، سنگزنی و صیقلکاری میتواند مقادیر Ra را در شرایط بهینه به محدوده 0.1 تا 0.2 میکرومتر کاهش دهد. جهتگیری لایههای تفجوشی شده و انتخاب پارامترهای برش نقش مهمی در کیفیت نهایی سطح ایفا میکنند. به عنوان مثال، فرزکاری عمود بر چیدمان لایهها با کمترین نرخ تغذیه، صافترین سطح را ایجاد میکند. در مقابل، فرزکاری موازی با لایهها نتایج متغیرتری را به همراه دارد.
ذوب مجدد لیزری و پرداخت شیمیایی پیشرفته میتوانند صافی سطح را بیشتر افزایش دهند و این روشها را برای کاربردهای با کارایی بالا مناسب سازند. بهبود پرداخت سطح نه تنها ظاهر قطعات متالورژی پودر را بهبود میبخشد، بلکه عمر خستگی و مقاومت در برابر سایش آنها را نیز افزایش میدهد. تولیدکنندگان فرآیندهای پرداخت را بر اساس کیفیت سطح مورد نیاز، هندسه قطعه و کاربرد مورد نظر انتخاب میکنند.
عوامل مؤثر بر پرداخت سطح قطعات متالورژی پودر
مشخصات مواد و پودر
نوع پودر، ترکیب و خلوص
نوع، ترکیب و خلوص پودر نقش اساسی در تعیین پرداخت سطح قطعات متالورژی پودر ایفا میکند. تولیدکنندگان، پودرها را بر اساس خواص مکانیکی مطلوب و کیفیت سطح انتخاب میکنند. پودرهای با خلوص بالا خطر آلودگی را که میتواند باعث نقص یا بینظمی سطح شود، کاهش میدهند. ترکیب آلیاژ همچنین بر رفتار تفجوشی و تشکیل اکسیدهای سطحی تأثیر میگذارد. به عنوان مثال، پودرهای فولاد ضد زنگ با سطوح کربن و اکسیژن کنترلشده، پس از تفجوشی سطوح صافتری ایجاد میکنند.
- ویژگیهای پودر مانند توزیع اندازه ذرات، جریانپذیری و چگالی بستر پودر به طور قابل توجهی بر مورفولوژی سطح و پرداخت سطح قطعات تولید شده توسط روش ساخت افزایشی ذوب بستر پودر (PBF) تأثیر میگذارند.
- مطالعات انجام شده توسط Spierings، King و Vock نشان میدهد که یکنواختی و چگالی بستر پودر مستقیماً بر تشکیل حوضچه مذاب تأثیر میگذارد که بر زبری سطح و خواص مکانیکی تأثیر میگذارد.
- شرایط پوشش مجدد، از جمله سرعت پوشش مجدد، با چگالی لایه پودر و مورفولوژی سطح مرتبط است و بر کیفیت قطعه نهایی تأثیر میگذارد.
- تحقیقات با استفاده از شبیهسازیهای روش اجزای گسسته (DEM) به بررسی پخشپذیری پودر و رفتار پوششدهی مجدد آن میپردازد و ویژگیهای پودر را به نتایج پرداخت سطح مرتبط میسازد.
- وجود توزیع اندازه ذرات دووجهی، مانند پودرهای Al-C، بر چگالی ظاهری و جریانپذیری تأثیر میگذارد، که برای دستیابی به لایههای پودر یکنواخت و سطح نهایی خوب بسیار مهم هستند.
- کنترل ویژگیهای پودر و پارامترهای پوششدهی مجدد برای بهینهسازی پرداخت سطح در قطعات متالورژی پودر تولید شده به روش PBF ضروری است.
اندازه، شکل و توزیع ذرات
اندازه، شکل و توزیع ذرات مستقیماً بر نحوه فشردهسازی و پخت پودرها تأثیر میگذارد. ذرات کروی راحتتر جریان مییابند و متراکمتر فشرده میشوند که منجر به حفرههای کمتر و سطح صافتر میشود. ذرات با شکل نامنظم ممکن است به دلیل فشردهسازی ضعیف و افزایش تخلخل، سطوح ناهموارتری ایجاد کنند. توزیع باریک اندازه ذرات، تشکیل لایه یکنواخت را تقویت میکند، در حالی که توزیع پهن میتواند شکافها را پر کند و چگالی را بهبود بخشد، اما ممکن است باعث ایجاد بینظمیهای سطحی نیز شود. تولیدکنندگان اغلب از ترکیبی از اندازههای ذرات برای ایجاد تعادل بین جریانپذیری و چگالی فشردهسازی استفاده میکنند و هم سطح نهایی و هم خواص مکانیکی را بهینه میکنند.
پارامترهای تراکم و زینترینگ
فشار و چگالی تراکم
فشار تراکم، چگالی خام و استحکام قطعه فشرده شده را تعیین میکند. فشار تراکم بالاتر، چگالی حجمی خام و استحکام قطعه فشرده شده را افزایش میدهد که با چگالی نهایی تفجوشی بالاتر و انقباض کمتر مرتبط است. گرادیانهای چگالی، چه ماکروسکوپی و چه میکروسکوپی، از پر شدن غیر یکنواخت قالب و توزیع فشار ناشی میشوند. این گرادیانها به تفجوشی افتراقی و اعوجاج شکل کمک میکنند و بر کیفیت پرداخت سطح تأثیر منفی میگذارند. کنترل مقاومت گرانول و پارامترهای تراکم برای به حداقل رساندن این گرادیانها و تولید قطعات بدون نقص با پرداخت سطحی ثابت ضروری است. شبیهسازیهای المان محدود به پیشبینی توزیع چگالی خام و اعوجاجهای تفجوشی کمک میکنند و امکان بهینهسازی پارامترهای تراکم را برای به حداقل رساندن گرادیانهای چگالی و بهبود ثبات پرداخت سطح فراهم میکنند.
دما، زمان و اتمسفر زینترینگ
پارامترهای زینترینگ مانند دما، زمان و اتمسفر تأثیر مستقیمی بر پرداخت سطح دارند. پارامترهای زینترینگ مرتبط با انرژی، از جمله سرعت زینترینگ، توان لامپ و سطح خاکستری جوهر، با پارامترهای بافت سطحی مانند ارتفاع میانگین حسابی (Sa)، جذر میانگین مربعات (Sq) و حداکثر عمق دره (Sv) و همچنین تخلخل همبستگی دارند. مطالعات، اختلاف 10.07 میکرومتری در Sa و اختلاف 30.21 درصدی در تخلخل بین شرایط ورودی انرژی کم و زیاد را گزارش میکنند که نشاندهنده ارتباط کمی مستقیم بین پارامترهای زینترینگ و کیفیت پرداخت سطح است. این پارامترهای بافت به عنوان شاخصهای قابل اعتمادی برای مقایسه تخلخل و خواص مکانیکی در نمونهها عمل میکنند و همبستگی قابل اندازهگیری بین پارامترهای فرآیند و تغییرات پرداخت سطح ایجاد میکنند.
متغیرهای ابزار و فرآیند
پرداخت سطح ابزار و نگهداری
وضعیت و پایان کار ابزارهای مورد استفاده در متالورژی پودر فرآیندها به طور قابل توجهی بر سطح نهایی قطعات تأثیر میگذارند. ابزارهایی که به خوبی نگهداری میشوند و سطوح صافی دارند، قطعاتی با زبری کمتر و عیوب سطحی کمتری تولید میکنند. سایش و ارتعاشات ابزار ناشی از ابزارهای فرسوده یا فرسوده نشده میتواند به طور غیرقابل پیشبینی سطح نهایی را تخریب کند. نگهداری منظم و تعویض به موقع ابزار به حفظ کیفیت پایدار کمک میکند. انتخاب شرایط برش، ابزار و مواد اولیه مناسب برای بهینهسازی سطح نهایی ضروری است.
اثرات روانکاری و تخلیه
روانکاری، اصطکاک بین پودر و دیواره قالب را در طول فشردهسازی و بیرونریزی کاهش میدهد. روانکاری مناسب از آسیب سطحی جلوگیری میکند و خطر عیوبی مانند خراشیدگی یا پارگی را به حداقل میرساند. در فرآیندهای ماشینکاری، سیالات برش، دما و اصطکاک ابزار را کاهش میدهند و زبری سطح را کاهش میدهند. پارامترهای برش مانند نرخ پیشروی، سرعت برش و عمق برش نیز بر سطح نهایی تأثیر میگذارند. افزایش سرعت برش عموماً زبری سطح را کاهش میدهد، در حالی که افزایش نرخ پیشروی تمایل به افزایش زبری دارد. عمق برش بر زبری تأثیر میگذارد، به طوری که عمقهای بزرگتر، حداکثر عمق زبری را افزایش میدهند. مطالعات آماری تأیید میکنند که بهینهسازی این متغیرها منجر به بهبود سطح نهایی در قطعات متالورژی پودر میشود.
نکته: به طور منظم متغیرهای فرآیند را رصد و تنظیم کنید تا سطح نهایی بهینه حفظ شود و عمر ابزار افزایش یابد.
عملیات و درمانهای ثانویه
ماشینکاری، سنگ زنی و پرداخت
ماشینکاری، سنگزنی و پرداخت به عنوان عملیات ثانویه ضروری برای بهبود سطح نهایی قطعات متالورژی پودر عمل میکنند. این فرآیندها ناهمواریهای سطحی را برطرف میکنند، دقت ابعادی را بهبود میبخشند و ظاهر کلی قطعات را بهبود میبخشند.
ماشینکاری شامل استفاده از ابزارهای برش برای حذف مواد از سطح است. مهندسان اغلب بر اساس هندسه و الزامات قطعه، تراشکاری، فرزکاری یا سوراخکاری را انتخاب میکنند. ماشینکاری میتواند به تلرانسهای دقیق و پرداختهای صاف، به ویژه هنگامی که پس از تفجوشی انجام شود، دست یابد. با این حال، تخلخل ذاتی قطعات متالورژی پودر ممکن است چالشهایی را ایجاد کند. سطوح متخلخل میتوانند باعث سایش ابزار و کاهش راندمان برش شوند. برای رفع این مشکل، اپراتورها از ابزارهای تیز، سرعت برش بهینه و خنککنندههای مناسب استفاده میکنند.
سنگزنی پس از ماشینکاری برای صاف کردن بیشتر سطح انجام میشود. چرخها یا تسمههای ساینده لایههای ظریفی از ماده را برمیدارند، زبری را کاهش میدهند و عیوب جزئی را از بین میبرند. سنگزنی میتواند در شرایط کنترلشده به مقادیر زبری سطح تا 0.2 میکرومتر Ra دست یابد. انتخاب ماده ساینده، سختی چرخ و سرعت پیشروی همگی بر پرداخت نهایی تأثیر میگذارند.
پرداخت، آخرین مرحله است. در این فرآیند از مواد ساینده ریز یا ترکیبات پرداخت برای ایجاد سطحی آینهای استفاده میشود. پرداخت نه تنها زیبایی را بهبود میبخشد، بلکه با بستن منافذ سطح، مقاومت در برابر خوردگی را نیز افزایش میدهد. بسیاری از تولیدکنندگان از پرداخت ارتعاشی یا مکانیکی برای اشکال پیچیده استفاده میکنند. جدول زیر خلاصهای از پیشرفتهای معمول حاصل از این عملیات را نشان میدهد:
| عملیات | رادیوم معمولی قبل از (میکرومتر) | رادیوم معمولی پس از (میکرومتر) | یادداشتها |
|---|---|---|---|
| ماشینکاری | ۴–۱۲ | ۱–۳ | بستگی به ابزار و فرآیند دارد |
| سنگ زنی | ۱–۳ | ۰.۲–۰.۸ | انتخاب ساینده بسیار مهم است |
| پولیش کاری | ۰.۲–۰.۸ | ۰.۰۵–۰.۲ | به جلوه ای آینه ای می بخشد |
نکته: ترکیب این عملیات به تولیدکنندگان این امکان را میدهد که سطح نهایی را با الزامات کاربردی خاص تطبیق دهند.
عملیات سطحی و پوششها
عملیات سطحی و پوششها، خواص قطعات متالورژی پودر را بیشتر بهبود میبخشند. این روشها مقاومت در برابر سایش، محافظت در برابر خوردگی و حتی ظاهر قطعات نهایی را بهبود میبخشند.
عملیات سطحی رایج شامل ساچمهزنی، سندبلاست و اچینگ شیمیایی است. ساچمهزنی سطح را با محیطهای کروی کوچک بمباران میکند و تنشهای فشاری ایجاد میکند که استحکام خستگی را افزایش میدهد. سندبلاست از ذرات ساینده برای تمیز کردن و بافتدار کردن سطح استفاده میکند که میتواند چسبندگی پوشش را بهبود بخشد. اچینگ شیمیایی اکسیدها و آلودگیهای سطحی را از بین میبرد و قطعه را برای عملیات بعدی آماده میکند.
پوششها یک لایه اضافی از محافظت یا عملکرد را فراهم میکنند. آبکاری الکتریکی یک لایه نازک فلزی را رسوب میدهدمانند نیکل یا کروم، روی سطح قرار میگیرند. این فرآیند مقاومت در برابر خوردگی را افزایش داده و یک پوشش براق و جذاب ایجاد میکند. رسوب بخار فیزیکی (PVD) و رسوب بخار شیمیایی (CVD) پوششهای سخت و مقاوم در برابر سایش مانند نیترید تیتانیوم یا کربن شبه الماس را اعمال میکنند. این پوششها عمر مفید قطعات متالورژی پودر را در محیطهای سخت افزایش میدهند.
تولیدکنندگان اغلب عملیات سطحی و پوششها را بر اساس کاربرد مورد نظر انتخاب میکنند. به عنوان مثال:
- چرخدندههای خودرو ممکن است برای بهبود مقاومت در برابر سایش، تحت عملیات سختکاری سطحی یا نیتریده شدن قرار گیرند.
- ایمپلنتهای پزشکی اغلب برای جلوگیری از خوردگی و تضمین ایمنی بیمار، به پوششهای زیست سازگار نیاز دارند.
- ابزارهای صنعتی از پوششهای سختی بهره میبرند که اصطکاک را کاهش داده و عمر ابزار را افزایش میدهند.
نکته: آمادهسازی مناسب سطح، چسبندگی و عملکرد بهینه پوششها را تضمین میکند. تمیزکاری ناکافی یا نقص سطح میتواند منجر به خرابی زودرس پوشش شود.
اندازهگیری و ارزیابی پرداخت سطح در قطعات متالورژی پودر
پارامترها و معیارهای زبری سطح
Ra، Rz و سایر اندازهگیریهای کلیدی
ارزیابی زبری سطح به چندین پارامتر استاندارد متکی است. Ra یا زبری میانگین حسابی، میانگین انحراف پروفیل سطح از یک خط مرکزی را در طول مشخص شده اندازهگیری میکند. Rz یا عمق زبری میانگین، میانگین اختلاف ارتفاع بین پنج قله مرتفع و پنج دره کوتاه در طول اندازهگیری را محاسبه میکند. Rt، حداکثر ارتفاع قله تا دره، کل فاصله عمودی بین بلندترین و پایینترین نقاط را ثبت میکند. این پارامترها از استانداردهای DIN و ISO پیروی میکنند و ثبات را در صنایع مختلف تضمین میکنند.
| پارامتر | تعریف | استاندارد اندازهگیری | مقادیر معمول (میکرومتر) | یادداشتها |
|---|---|---|---|---|
| خورشید | انحراف میانگین از خط میانگین | استاندارد DIN 4768، ISO 4287/1-2 | ۰.۰۰۹–۷.۵۱ | رایجترین برای زبری متوسط |
| رز | میانگین ارتفاع قله تا دره | دین ۴۷۶۸ | با Ra همبستگی دارد (مثلاً، Ra=0.2 µm → Rz=0.6–0.8 µm) | حساس به افراط و تفریطهای سطحی |
| رت | حداکثر ارتفاع قله تا دره | دین ۴۷۴۸ | ۰.۱۱۹–۳۱.۱ | نشان دهنده ارتفاع زبری کل است |
تفسیر مقادیر پرداخت سطح
مهندسان تفسیر میکنند پرداخت سطح مقادیر بر اساس الزامات کاربرد. مقادیر پایینتر Ra و Rz نشاندهنده سطوح صافتر هستند که برای قطعات با دقت بالا یا زیباییشناسی ضروری هستند. به عنوان مثال، Ra کمتر از 0.2 میکرومتر برای تجهیزات دارویی یا پزشکی مناسب است، در حالی که مقادیر بالاتر از 3.2 میکرومتر برای کاربردهای سادهتر مناسب است. نمودار زیر رابطه بین مقادیر Ra و Rt را برای پرداختهای سطحی مختلف نشان میدهد:
درجات پرداخت سطح، مانند N3 یا N8، با محدودههای خاص Ra مطابقت دارند و تولیدکنندگان را در انتخاب فرآیندهای پرداخت مناسب راهنمایی میکنند.
تکنیکهای اندازهگیری
پروفیلومتری تماسی برای قطعات متالورژی پودر
پروفیلومتری با قلم تماسی همچنان روشی پرکاربرد برای اندازهگیری زبری سطح است. یک قلم با نوک الماس در سراسر سطح حرکت میکند و پروفیل را با دقت بالا ثبت میکند. این تکنیک Ra و Rz را به طور قابل اعتمادی اندازهگیری میکند، به خصوص روی سطوح نسبتاً صاف یا نسبتاً زبر. با این حال، میتواند زبری را در سطوح بسیار متخلخل یا زبر کمتر از حد واقعی تخمین بزند، زیرا قلم ممکن است به درههای عمیق نرسد. این روش نفوذی است و ممکن است باعث آسیب جزئی به سطح شود، و این امر آن را برای قطعات ظریف یا با پرداخت بالا نامناسب میکند.
روشهای غیرتماسی و پیشرفته
روشهای نوری غیرتماسی، مانند میکروسکوپی کانفوکال، تداخلسنجی و تغییر فوکوس، اهمیت فزایندهای پیدا کردهاند. این تکنیکها از نور یا لیزر برای اسکن سطح استفاده میکنند و توپوگرافی دقیقی را بدون تماس فیزیکی ثبت میکنند. آنها در اندازهگیری سطوح پیچیده یا شکننده عالی هستند و میتوانند ویژگیهایی مانند تجمع پودر و رد جوش را تشخیص دهند. با این حال، روشهای نوری ممکن است به دلیل عواملی مانند بازتاب سطح و سایه، تا 30٪ اختلاف در مقادیر Ra در مقایسه با روشهای تماسی نشان دهند. تکنیکهای پیشرفته پردازش دادهها، از جمله فیلتر گاوسی و روش موتیف، به جداسازی زبری از موجدار بودن کمک میکنند و بینش عمیقتری نسبت به مورفولوژی سطح ارائه میدهند.
| تکنیک اندازهگیری | نوع | توضیحات | پارامترهای معمول اندازهگیری شده |
|---|---|---|---|
| پروفیلومتری قلم | تماس | قلم نوک الماسی، مشخصات سطح را ثبت میکند؛ دقیق است اما ممکن است به سطح آسیب برساند | را، آر زد |
| پروفیلومتری نوری | غیر تماسی | از نور برای اندازهگیری تغییرات سطح بدون تماس استفاده میکند | را، آر زد، آر کیو |
| میکروسکوپ اسکن لیزری | غیر تماسی | اسکن لیزری سطح برای توپوگرافی دقیق | جزئیات توپوگرافی سطح |
| میکروسکوپ نیروی اتمی (AFM) | غیر تماسی | نوک تیز، سطح را در مقیاس نانو اسکن میکند | زبری در مقیاس نانو |
| روش فیلتر گاوسی | پردازش دادهها | در دادههای پروفیل سطح، زبری را از موجدار بودن جدا میکند. | مورد استفاده در ارزیابی کمی |
نکته: تکنیکهای اندازهگیری را بر اساس ویژگیهای سطح و سطح جزئیات مورد نیاز انتخاب کنید.
استانداردها و بهترین شیوهها
استانداردهای ASTM و ISO برای قطعات متالورژی پودر
استانداردهای بینالمللی، اندازهگیریهای قابل اعتماد و قابل مقایسهی پرداخت سطح را تضمین میکنند. ISO 4287 و DIN 4768 پارامترهای کلیدی مانند Ra و Rz را تعریف میکنند، در حالی که ASTM B947 دستورالعملهایی برای ارزیابی زبری سطح در متالورژی پودر ارائه میدهد. این استانداردها شعاع پروب، فشار اندازهگیری و روشهای فیلتر کردن را برای به حداقل رساندن تغییرپذیری مشخص میکنند.
دستورالعملهای صنعتی و کنترل کیفیت
تولیدکنندگان برای حفظ کیفیت پایدار، از دستورالعملهای صنعتی پیروی میکنند. کالیبراسیون منظم تجهیزات اندازهگیری، آمادهسازی مناسب نمونه و رعایت رویههای استاندارد به کاهش خطاها کمک میکند. پروتکلهای کنترل کیفیت اغلب نیاز به اندازهگیریهای متعدد در مکانهای مختلف هر قطعه دارند. این رویکرد تضمین میکند که پرداخت سطح، هم الزامات عملکردی و هم الزامات زیباییشناختی را برآورده میکند.
توجه: بکارگیری مداوم استانداردها و بهترین شیوهها، از تولید با کیفیت بالا و عملکرد قابل اعتماد پشتیبانی میکند.

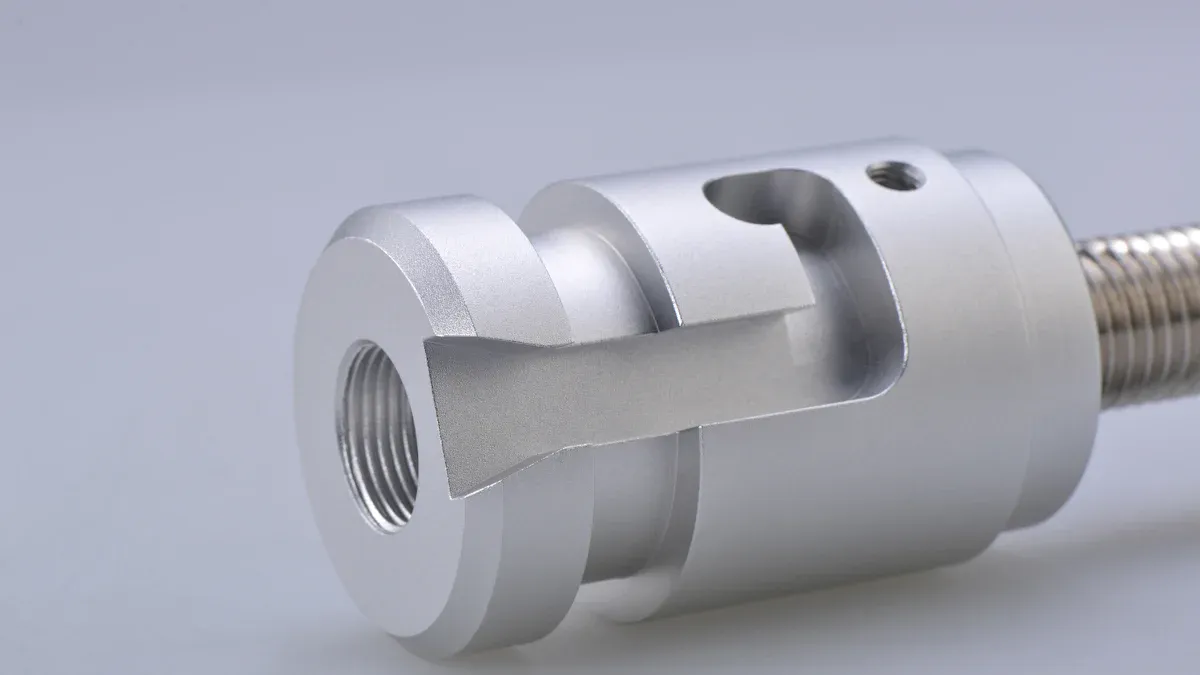

روشهای بهبود پرداخت سطح قطعات متالورژی پودر
تکنیکهای پرداخت مکانیکی
ماشینکاری، تراشکاری و سنگ زنی
تکنیکهای پرداخت مکانیکی نقش حیاتی در بهبود کیفیت سطح قطعات تفجوشی شده دارند. در ماشینکاری و تراشکاری از ابزارهای برش دقیق برای حذف ناهمواریهای سطح و دستیابی به تلرانسهای ابعادی دقیق استفاده میشود. در سنگزنی از چرخهای ساینده برای صاف کردن بیشتر سطوح استفاده میشود که آن را برای مواد سختی که نیاز به پرداخت نهایی ظریف دارند، ایدهآل میکند. مطالعات کمی روی قطعات فولاد ضد زنگ 17-4 PH تولید شده توسط تولید افزایشی نشان داده است که ماشینکاری و پرداخت میتواند زبری سطح را به طور قابل توجهی کاهش داده و استحکام کششی نهایی را افزایش دهد. به عنوان مثال، قطعاتی که در جهتهای 30 و 60 درجه ساخته شدهاند، پس از ماشینکاری تا چهار برابر افزایش استحکام کششی را تجربه کردهاند. این بهبود ناشی از کاهش تمرکز تنش است که عملکرد مکانیکی را افزایش میدهد.
- فرزکاری و تراشکاری قطعات شکلدهی و تعیین بافت سطح.
- سنگزنی سطوح بسیار صاف و تلرانسهای کم را به دست میدهد.
- سنباده زدن، اغلب به عنوان یک مرحله مقدماتی، نواقص جزئی را صاف میکند.
- سندبلاست عیوب سطحی را از بین میبرد و پوششهای مات یکنواختی ایجاد میکند.
ماشینکاری جریان ساینده و پرداخت سایشی کاویتاسیون اولتراسونیک نیز به بهبود کیفیت سطح کمک میکنند. این روشها سطوح داخلی و خارجی را صیقل میدهند و تنشهای پسماند فشاری مفیدی ایجاد میکنند که دوام را افزایش میدهد.
صیقل دادن، برس زدن و غلتاندن
در پرداختکاری از مواد ساینده ریز یا مواد شیمیایی برای ایجاد پرداختهای آینهای استفاده میشود. این فرآیند اصطکاک را کاهش داده و مقاومت در برابر خوردگی را بهبود میبخشد. برس زدن و غلتاندن به عنوان روشهای مؤثر برای از بین بردن پلیسهها و صاف کردن لبهها عمل میکنند. غلتاندن شامل قرار دادن قطعات در یک درام چرخان با محیط ساینده است که به آرامی تمام سطوح را صیقل میدهد. این تکنیکها به ویژه برای هندسههای پیچیده یا اجزای کوچک مفید هستند. تأیید شده است که پرداختکاری برای دستیابی به پرداختهای بسیار براق و کاهش بیشتر زبری سطح، به بهبود خواص مکانیکی کمک میکند.
نکته: ترکیب چندین روش پرداخت مکانیکی میتواند هم ظاهر سطح و هم عملکرد عملکردی را بهینه کند.
روشهای شیمیایی و الکتروشیمیایی
پولیش و ساب زنی شیمیایی
پولیش شیمیایی با استفاده از واکنشهای شیمیایی کنترلشده، ناهمواریهای سطح را حل میکند. این روش، سطحی صاف و بازتابنده ایجاد میکند و میتواند به ویژگیهای پیچیدهای که روشهای مکانیکی ممکن است از دست بدهند، دسترسی پیدا کند. پلیسهگیری شیمیایی، لبههای تیز و عیوب کوچک را از بین میبرد و ایمنی و زیباییشناسی را افزایش میدهد. پولیش الکتروشیمیایی، یک تکنیک مرتبط، از جریان الکتریکی و محلولهای شیمیایی برای حذف انتخابی مواد از سطح استفاده میکند.
- روشهای پرداخت الکتروشیمیایی، مانند پرداخت الکتروشیمیایی و عملیات حرارتی، مقاومت در برابر خوردگی و محدودیتهای خستگی را بهبود میبخشند.
- عملیات حرارتی در دمای 300 درجه سانتیگراد به مدت دو ساعت، مقاومت در برابر خوردگی و عملکرد خستگی را افزایش میدهد.
- نمونههای صیقل داده شده افزایش قابل توجهی در پتانسیل حفرهدار شدن نشان میدهند، با اختلاف بیش از ۴۰۰ میلیولت بین جهتگیریهای ساخت.
- کاهش زبری سطح منجر به تشکیل بهتر فیلم غیرفعال میشود که از خوردگی و سایش محافظت میکند.
این روشها از نظر آماری عملکرد اجزای متخلخل را افزایش میدهند و آنها را برای محیطهای سخت مناسب میکنند.
کاربردهای آبکاری و پوششدهی
آبکاری الکتریکی یک لایه نازک فلزی مانند نیکل یا کروم را روی سطح رسوب میدهد. این فرآیند مقاومت در برابر خوردگی را بهبود میبخشد و یک پوشش جذاب ایجاد میکند. کاربردهای پوشش، از جمله رسوب فیزیکی بخار (PVD) و رسوب شیمیایی بخار (CVD)، لایههای سخت و مقاوم در برابر سایش مانند نیترید تیتانیوم را اضافه میکنند. این پوششها عمر مفید را افزایش داده و اصطکاک را کاهش میدهند. جهتگیری ساختار میتواند بر مقاومت در برابر خوردگی تأثیر بگذارد، اما روشهای پرداخت به حداقل رساندن این تغییرپذیری کمک میکنند و عملکرد ثابتی را در بین دستهها تضمین میکنند.
عملیات سطحی پیشرفته
ساچمه زنی و سندبلاست
ساچمهزنی، سطح را با محیطهای کروی کوچک بمباران میکند و تنشهای فشاری ایجاد میکند که منافذ زیرسطحی را میبندد و سختی را افزایش میدهد. تحقیقاتی که ساچمهزنی با شوک لیزری (LSP) و اصلاح سطح نانوکریستالی اولتراسونیک (UNSM) را مقایسه میکنند، نشان دادهاند که عملیات ترکیبی میتوانند منافذی تا عمق ۵۱۷ میکرومتر را ببندند، سختی سطح را ۶۰٪ افزایش دهند و زبری سطح را ۷۰٪ کاهش دهند. بهبود عمر خستگی برای عملیات ترکیبی LSP و UNSM تا ۷۵ برابر افزایش یافته است. ساچمهزنی با ساچمههای سرامیکی بزرگتر منجر به زبری سطح بالاتر، اما همچنین استحکام بیشتر و عمر خستگی طولانیتر، به دلیل تقویت نقص زیرسطحی و اصلاح دانهها، شد.
- ساچمهزنی، شروع ترک خستگی را از عیوب زیرسطحی به عیوب سطحی منتقل میکند و دوام را بهبود میبخشد.
- ساچمهزنی شدید گرادیانی (GSSP) و سایر روشهای پیشرفته، رفتار خستگی را بیشتر بهبود میبخشند.
اصلاح سطح با لیزر و حرارت
اصلاح سطح با لیزر از انرژی متمرکز برای ذوب و جامدسازی مجدد سطح، اصلاح ریزساختار و کاهش زبری استفاده میکند. مطالعات نشان دادهاند که عملیات حرارتی با لیزر، به ویژه هنگامی که با روشهای مکانیکی ترکیب شود، به طور قابل توجهی عمر خستگی و یکپارچگی سطح را بهبود میبخشد. عملیات حرارتی، مانند قرار گرفتن در معرض حرارت کنترل شده، میتواند تنشهای پسماند را کاهش داده و خواص سطحی یکنواختی را ایجاد کند. این تکنیکهای پیشرفته به تولیدکنندگان این امکان را میدهد که ویژگیهای سطح را برای کاربردهای خاص تنظیم کنند و به تعادلی بین استحکام، دوام و ظاهر دست یابند.
نکته: انتخاب ترکیب مناسب روشهای پرداخت به هندسه قطعه، جنس آن و کاربرد مورد نظر بستگی دارد.
تأثیر پرداخت سطح بر عملکرد و کاربردهای قطعات متالورژی پودر
خواص مکانیکی و عملکردی
استحکام خستگی، مقاومت در برابر سایش و اصطکاک
پرداخت سطح مستقیماً بر خواص مکانیکی اجزای تفجوشیشده تأثیر میگذارد. سطح صافتر، تمرکز تنش را کاهش میدهد که شروع و انتشار ترک را به تأخیر میاندازد. محققان نشان دادهاند که پینینگ شوک لیزری، هنگامی که با پرداخت الکتروشیمیایی و عملیات حرارتی ترکیب شود، میتواند عمر خستگی نمونههای LPBF AlSi10Mg را در مقایسه با قطعات ساختهشده تا 400 برابر افزایش دهد. این بهبود ناشی از بسته شدن منافذ، بهبود مورفولوژی سطح و تنش پسماند مفید است.
یک مطالعه تطبیقی روی قطعات LPBF Inconel 718، تأثیر روشهای مختلف پرداختکاری را برجسته میکند:
| درمان سطحی | بهبود زبری سطح | بهبود مقاومت در برابر خستگی | محل شروع ترک |
|---|---|---|---|
| سندبلاست | متوسط | کمترین بهبود | ترکهای سطحی |
| پرداخت نهایی با کشیدن | متوسط | کمترین بهبود | ترکهای سطحی |
| چرخش | بهبود یافته | بهبود متوسط | ترکهای سطحی |
| سنگ زنی | بهبود یافته | بهبود قابل توجه | ترکهای سطحی |
| سنگزنی + پرداخت نهایی با درگ | بهترین | بیشترین بهبود | شروع وجه کریستالوگرافی |
ماشینکاری یا صیقل دادن برای حذف ویژگیهای زبری اولیه میتواند بهبود یابد عمر خستگی بیش از ۱۷ برابر در قطعات فولادی LPBF H13. این نتایج تأیید میکند که بهینهسازی پرداخت سطح نقش مهمی در افزایش استحکام خستگی و مقاومت در برابر سایش دارد.
مقاومت در برابر خوردگی و روانکاری
پرداخت سطح همچنین بر مقاومت در برابر خوردگی و روانکاری تأثیر میگذارد. سطوح صافتر، تعداد مکانهایی را که عوامل خورنده میتوانند در آنها جمع شوند، کاهش میدهند. پرداخت الکتروشیمیایی و عملیات حرارتی با افزایش تشکیل لایههای غیرفعال پایدار، محافظت در برابر خوردگی را بیشتر میکنند. کیفیت سطح بهبود یافته، اصطکاک را کاهش میدهد که با کاهش سایش و افزایش فواصل سرویس، به نفع قطعات متحرک است.
مناسب بودن کاربرد و نمونههای صنعتی
قطعات متالورژی پودر خودرو و هوافضا
بخشهای خودرو و هوافضا به قطعات با عملکرد بالا و خواص خستگی و سایش قابل اعتماد نیاز دارند. چرخدندهها، یاتاقانها و عناصر سازهای اغلب برای دستیابی به سطح نهایی مطلوب نیاز به پردازش پس از تولید دارند. افزایش مقاومت در برابر خستگی و کاهش اصطکاک به افزایش عمر مفید و بهبود ایمنی در این کاربردهای حیاتی کمک میکند.
کاربردهای پزشکی، صنعتی و تخصصی
دستگاههای پزشکی، مانند ایمپلنتها و ابزارهای جراحی، به سطوحی نیاز دارند که در برابر خوردگی مقاوم باشند و از زیستسازگاری پشتیبانی کنند. پرداختهای صیقلی به جلوگیری از چسبندگی باکتریها کمک کرده و ایمنی بیمار را تضمین میکنند. کاربردهای صنعتی و تخصصی، از جمله ابزارآلات و ابزارهای دقیق، از عملیات سطحی سفارشی بهره میبرند که عمر عملیاتی را افزایش داده و دقت ابعادی را حفظ میکند.
ملاحظات هزینه، تولید و مشخصات
ایجاد تعادل بین پرداخت سطح و هزینه تولید
تولیدکنندگان باید مزایای بهبود سطح نهایی را با هزینههای مرتبط متعادل کنند. مطالعات با استفاده از هزینهیابی مبتنی بر فعالیت و شبیهسازی رویداد گسسته نشان میدهد که مراحل پس از پردازش، مانند عملیات حرارتی، سیم EDM و ماشینکاری نهایی، به طور قابل توجهی بر کل هزینه تأثیر میگذارند. هزینههای تولیداین عملیات برای دستیابی به کیفیت سطح مطلوب و دقت ابعادی ضروری هستند.
مدلهای هزینه اکنون شامل عواملی مانند هندسه قطعه، خواص مواد و حجم تولید میشوند. برای ساخت تک قطعه، هزینههای راهاندازی غالب هستند، در حالی که هزینههای ماشینکاری نهایی و اسکن با حجمهای بالاتر افزایش مییابند. بهینهسازی سرعت اسکن و زمان فرآیند میتواند هزینهها را تا 35 درصد کاهش دهد، که نشاندهنده ارزش اقتصادی بهبودهای کارآمد در پرداخت سطح است.
تعیین و ابلاغ الزامات
ارتباط واضح الزامات پرداخت سطح، تضمین میکند که قطعات، استانداردهای عملکردی و زیباییشناختی را برآورده میکنند. تولیدکنندگان باید پارامترهای قابل اندازهگیری مانند Ra و Rz را در نقشههای فنی و اسناد تدارکات مشخص کنند. همکاری بین تیمهای طراحی، تولید و کیفیت به همسو کردن انتظارات و دستیابی به نتایج ثابت کمک میکند.
توصیههای کاربردی برای پرداخت سطح در قطعات متالورژی پودر
انتخاب الزامات مناسب برای پرداخت سطح
تطبیق پرداخت با نیازهای عملکردی
مهندسان همیشه باید هماهنگ باشند الزامات پرداخت سطح با عملکرد مورد نظر هر جزء. برای کاربردهای پرفشار یا حساس به سایش، یک سطح صافتر، اصطکاک را کاهش داده و عمر مفید را افزایش میدهد. قطعات پزشکی و هوافضا اغلب به سطوح آینهای نیاز دارند تا از آلودگی جلوگیری کرده و قابلیت اطمینان را تضمین کنند. در مقابل، کاربردهای کمدردسرتر ممکن است زبری بیشتری را تحمل کنند که میتواند هزینههای تولید را کاهش دهد. بررسی استانداردهای خاص هر کاربرد و مشاوره با تیمهای طراحی به تعیین تعادل بهینه بین عملکرد و قابلیت تولید کمک میکند.
همکاری با تامینکنندگان و تولیدکنندگان
همکاری با تأمینکنندگان و تولیدکنندگان تضمین میکند که مشخصات پرداخت سطح واقعبینانه و قابل دستیابی باشند. ارتباط واضح الزامات، از جمله پارامترهای قابل اندازهگیری مانند Ra یا Rz، از سوءتفاهمها جلوگیری میکند. مهندسان باید قبل از تولید در مقیاس کامل، قطعات نمونه یا کوپنهای پرداخت سطح را برای تأیید قابلیت درخواست کنند. بازخورد منظم و گفتگوی آزاد از بهبود مستمر پشتیبانی میکند و به حل سریع مشکلات کمک میکند.
استراتژیهای بهینهسازی فرآیند
کنترل متغیرها برای بهبود پرداخت نهایی
بهینهسازی فرآیند به کنترل دقیق متغیرهای کلیدی تولید متکی است. استفاده از طراحی آزمایشها (DOE) و روشهای آماری، مانند رویکرد تاگوچی، مهندسان را قادر میسازد تا بهترین ترکیب پارامترها را برای کیفیت سطح شناسایی کنند. به عنوان مثال، بهینهسازی پارامترهای همجوشی بستر پودر لیزری (LPBF) میتواند به طور قابل توجهی زبری سطح را بهبود بخشد. جدول زیر مقادیر توصیه شده برای پارامترهای حیاتی فرآیند را خلاصه میکند:
| پارامتر فرآیند | ارزش بهینه شده | توضیحات |
|---|---|---|
| ضخامت لایه | ۶۰ میکرومتر | ضخامت هر لایه پودر اعمال شده در طول فرآیند LPBF |
| توان لیزر | ۱۷۵ وات | توان لیزر مورد استفاده برای ذوب پودر |
| فاصله دریچه | ۷۵ میکرومتر | فاصله بین خطوط اسکن لیزر مجاور |
| فاصله نقطه | ۲۰ میکرومتر | فاصله بین نقاط لیزر در طول مسیر اسکن |
| مدت زمان قرارگیری در معرض بیماری | ۱۶۰ میکروثانیه | مدت زمان تابش لیزر در هر نقطه |
این مقادیر، که از طریق استانداردهای بینالمللی مانند ISO 21920-2:2021 و ISO 25178-2:2021 تأیید شدهاند، چارچوبی قوی برای دستیابی به پرداختهای سطحی پایدار و با کیفیت بالا ارائه میدهند.
ادغام مراحل پایانی در گردش کار تولید
مدیریت مؤثر مراحل پرداختکاری در جریان کار تولید، کیفیت و کارایی را افزایش میدهد. تولیدکنندگان کنترل فرآیند پیشرفتهای را بر ویژگیهای پودر اعمال میکنند و از اندازه و شکل ثابت ذرات اطمینان حاصل میکنند. قالبهای فشار بالا در طول فشردهسازی، چگالی یکنواخت و شکل تقریباً نهایی را ارائه میدهند و نیاز به ماشینکاری گسترده را کاهش میدهند. تفجوشی کنترلشده با اتمسفرهای مدیریتشده، چگالی و ریزساختار را بهبود میبخشد. مراحل پرداختکاری ثانویه - مانند ماشینکاری، عملیات حرارتی و عملیات سطحی - برای برآورده کردن مشخصات مشتری و اهداف عملکردی، یکپارچه شدهاند.
- کنترل پیشرفته فرآیند، کیفیت پایدار پودر را تضمین میکند.
- فشردهسازی با فشار بالا، دقت ابعادی و چگالی یکنواخت را به دست میدهد.
- پخت کنترلشده، استحکام و پایداری را افزایش میدهد.
- پرداخت ثانویه یکپارچه، نیازهای دقیق مشتری را برآورده میکند.
در حالی که تحقیقات در مورد کنترل فرآیند برای جداسازی و تفجوشی محدود است، تولیدکنندگان این مراحل را برای کیفیت نهایی سطح بسیار مهم میدانند. مطالعات مداوم با هدف پر کردن این شکاف دانش و اصلاح بیشتر گردشهای کاری پرداخت انجام میشود.
نکته: ادغام مراحل پایانی در اوایل فرآیند طراحی و تولید منجر به نتایج بهتر و کاهش دوبارهکاریهای پرهزینه میشود.
پرداخت سطح همچنان یک عامل تعیینکننده در قابلیت اطمینان و ارزش اجزای تفجوشی شده است. مطالعات نشان میدهد که توزیع اندازه ذرات، پارامترهای فرآیند و روشهای پس از پردازش، همگی کیفیت سطح و عملکرد مکانیکی را شکل میدهند.
- مهندسان باید تکنیکهای پرداخت را بر اساس نیازهای کاربردی، با در نظر گرفتن تعادل بین هزینه و دوام انتخاب کنند.
- در صنایعی مانند هوافضا، خودرو و تجهیزات پزشکی، پرداخت سطح مستقیماً بر استحکام خستگی، مقاومت در برابر خوردگی و انطباق با مقررات تأثیر میگذارد.
توجه مداوم به پرداخت سطح منجر به قطعات با عملکرد بالاتر، کاهش هزینهها و موفقیت بیشتر در کاربرد میشود.
سوالات متداول
زبری سطح معمول برای قطعات متالورژی پودر تف جوشی شده چقدر است؟
مهندسان معمولاً مقادیر Ra را برای قطعات تف جوشی شده بین ۴ تا ۱۲ میکرومتر مشاهده میکنند. مقادیر Rz اغلب بین ۲۰ تا ۶۰ میکرومتر است. این مقادیر به نوع پودر، تراکم و شرایط تف جوشی بستگی دارد.
پرداخت سطح چه تاثیری بر عملکرد قطعات متالورژی پودر دارد؟
پرداخت سطح بر استحکام خستگی، مقاومت در برابر سایش و محافظت در برابر خوردگی تأثیر میگذارد. سطوح صافتر اصطکاک را کاهش داده و عمر قطعه را افزایش میدهند. بسیاری از صنایع برای برآورده کردن استانداردهای ایمنی و قابلیت اطمینان به پرداختهای خاص نیاز دارند.
کدام فرآیندهای ثانویه بیشترین بهبود را در پرداخت سطح ایجاد میکنند؟
سنگزنی، صیقلکاری و ذوب مجدد لیزری بیشترین بهبود را ایجاد میکنند. این روشها میتوانند مقادیر Ra را به زیر ۱ میکرومتر کاهش دهند. انتخاب روش به جنس، هندسه و الزامات کاربرد بستگی دارد.
آیا تولیدکنندگان میتوانند بدون لمس قطعه، سطح نهایی را اندازهگیری کنند؟
بله. روشهای غیرتماسی مانند پروفیلومتری نوری و اسکن لیزری امکان اندازهگیری دقیق را فراهم میکنند. این تکنیکها از آسیب سطحی جلوگیری میکنند و برای اشکال ظریف یا پیچیده به خوبی کار میکنند.
چرا ویژگیهای پودر برای پرداخت سطح اهمیت دارد؟
اندازه، شکل و خلوص پودر بر نحوهی فشردهسازی و پیوند ذرات تأثیر میگذارد. پودرهای کروی و با خلوص بالا، سطوح متراکمتر و صافتری ایجاد میکنند. پودرهای نامنظم یا آلوده، زبری و عیوب را افزایش میدهند.
آیا استانداردهای صنعتی برای تعیین سطح نهایی در متالورژی پودر وجود دارد؟
بله. استانداردهایی مانند ISO 4287 و ASTM B947 روشها و پارامترهای اندازهگیری مانند Ra و Rz را تعریف میکنند. این استانداردها به تضمین کیفیت پایدار و ارتباط شفاف بین تأمینکنندگان و مشتریان کمک میکنند.
آیا بهبود کیفیت سطح همیشه هزینههای تولید را افزایش میدهد؟
نه همیشه. برخی از مراحل پرداخت هزینه را افزایش میدهند، اما بهینهسازی فرآیند و تکنیکهای پیشرفته میتوانند ضایعات و دوبارهکاری را کاهش دهند. مهندسان باید الزامات پرداخت را با بودجه و اهداف عملکردی متعادل کنند.
چه صنایعی بالاترین کیفیت پرداخت سطح را برای قطعات متالورژی پودر طلب میکنند؟
صنایع هوافضا، پزشکی و خودروسازی به بالاترین کیفیت سطح نیاز دارند. این بخشها به قطعات قابل اعتماد، بادوام با تلرانسهای کم و مقاومت عالی در برابر خوردگی نیاز دارند.
