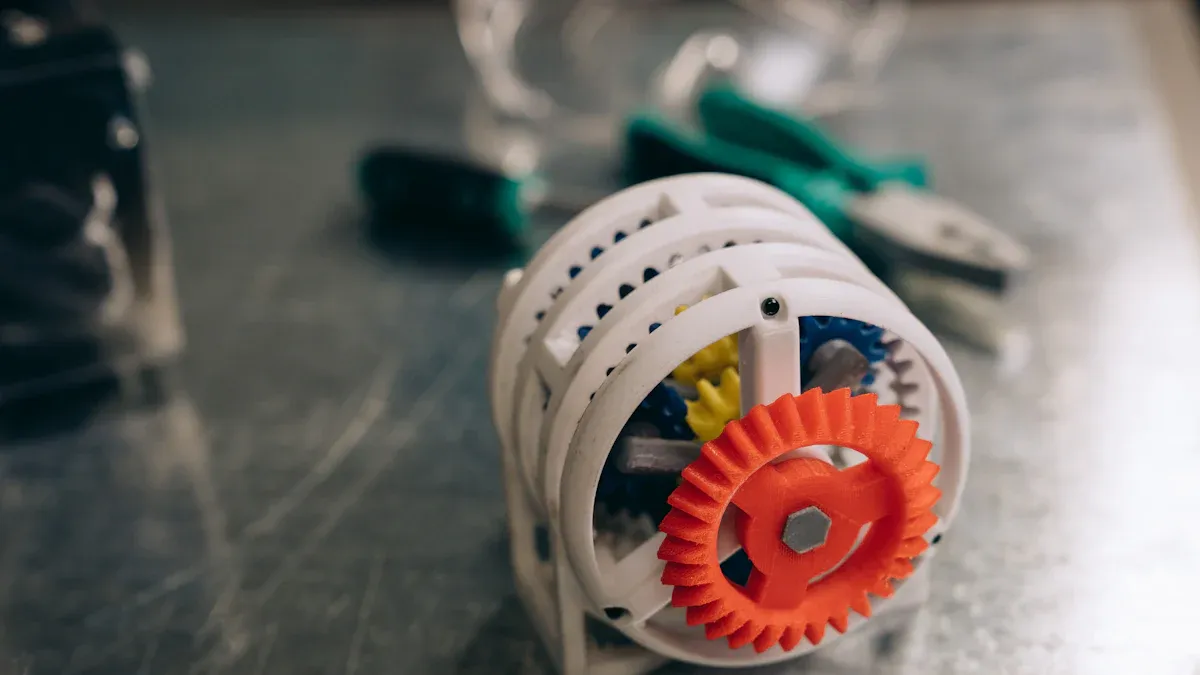

행성 기어 드라이브

유성 기어 드라이브는 중앙 ​​태양 기어, 유성 기어, 그리고 외륜 기어를 사용하여 동력을 효율적으로 전달합니다. 엔지니어들은 이러한 시스템의 컴팩트한 설계와 높은 토크 용량을 높이 평가합니다. 전 세계적으로 수요가 지속적으로 증가하고 있으며, 세계 시장 규모는 2024년 31억 2천만 달러에 달하고 2030년에는 40억 4천만 달러에 이를 것으로 예상됩니다. 아래 막대 그래프는 이러한 고급 기어 시스템의 도입을 촉진하는 자동차 생산의 급속한 성장을 보여줍니다.

주요 내용

• 행성 기어 구동 장치는 태양 기어, 행성 기어, 링 기어를 사용하여 컴팩트한 설계로 높은 토크를 전달하므로 효율적이고 공간을 절약할 수 있습니다.
• 이러한 기어 시스템은 행성 기어들 사이에 부하를 균등하게 공유하므로 내구성이 향상되고, 마모가 줄어들고, 전반적인 효율성이 높아집니다.
• 행성 기어 구동 장치는 다양한 구성 요소를 고정하여 유연한 속도 및 방향 제어를 제공하고, 자동차 및 로봇 공학과 같은 다양한 애플리케이션을 지원합니다.
• 분말 야금 제조 기어 강도와 정밀도를 향상시켜 더 오래 지속되고 더 안정적인 행성 기어 시스템을 구현합니다.
• 적절한 윤활 및 검사를 포함한 정기적인 유지관리는 행성 기어 구동장치가 원활하게 작동하고 수명을 연장하는 데 필수적입니다.

행성 기어 드라이브의 주요 구성 요소 및 작동 원리

선기어, 플래닛기어, 링기어

유성 기어 구동은 선 기어, 유성 기어, 그리고 링 기어의 세 가지 주요 구성 요소로 구동됩니다. 선 기어는 중앙에 위치하여 입력 동력을 전달합니다. 선 기어를 둘러싼 여러 개의 유성 기어가 회전하며 선 기어와 링 기어 모두와 맞물립니다. 링 기어는 가장 바깥쪽 원을 형성하며, 유성 기어와 맞물리는 내부 톱니를 가지고 있습니다.

연구원들은 첨단 실험 장치를 통해 이러한 기어의 작동 정밀도를 검증했습니다. 예를 들어, 모달 테스트와 스피닝 테스트에서는 가속도계와 인코더를 사용하여 각 구성 요소의 진동과 회전 속도를 측정합니다. 이러한 테스트 결과는 태양 기어, 행성 기어, 링 기어의 측정된 고유 진동수가 해석 모델과 거의 일치하며, 대부분의 결과가 5% 이내의 오차 범위 내에서 일치함을 보여줍니다. 이처럼 높은 일치도는 실제 조건에서 기어 세트의 정확성과 신뢰성을 보여줍니다.

참고: 엔지니어는 테스트 기어박스의 단면도와 상세 라벨을 사용하여 각 부품을 식별하고 분석하는 경우가 많습니다. 이러한 접근 방식은 특정 동력 손실을 분리하고 기어 설계를 최적화하는 데 도움이 됩니다.

캐리어 및 전력 흐름

캐리어는 유성 기어를 제자리에 고정하고 회전하여 선 기어와 링 기어 사이에 토크를 전달합니다. 캐리어의 설계는 시스템 전체에 동력을 효율적으로 분배하는 데 중요한 역할을 합니다. 정적 토크 분석 결과, 선 기어, 링 기어, 그리고 캐리어의 토크 합은 0이 되어야 합니다. 이러한 균형은 원활한 작동과 효과적인 동력 전달을 보장합니다.

유한요소법(FEM) 해석과 하중 분포 계산을 결합하면 엔지니어는 하중 하에서 캐리어가 어떻게 변형되는지 이해하는 데 도움이 됩니다. 캐리어의 비틀림 변형은 유성 기어 간의 힘 분배 방식에 영향을 미칩니다. FEM 결과를 ISO6336-1 Annex E 계산과 통합함으로써 엔지니어는 더 나은 하중 분담과 정렬 불량 최소화를 위해 캐리어 설계를 최적화할 수 있습니다.

최근 연구에서는 윤활유 흐름과 기어 운동으로 인한 동력 손실을 모델링하기 위해 전산유체역학(CFD)을 활용합니다. 실험 데이터로 검증된 이러한 시뮬레이션은 정밀한 동력 흐름 관리가 산업용 유성 기어박스의 효율을 크게 향상시킨다는 것을 보여줍니다.

이해를 위한 간단한 비유

유성 기어 구동의 작동 방식을 시각화하기 위해 놀이터 회전목마를 상상해 보세요. 태양 기어는 중앙 기둥 역할을 하고, 유성 기어는 기둥을 잡고 그 주위를 도는 아이들의 모습을 하고 있으며, 링 기어는 플랫폼의 바깥쪽 가장자리를 나타냅니다. 중앙 기둥이 회전하면 아이들(유성 기어)이 가장자리를 따라 움직이면서 플랫폼 전체(링 기어)가 회전합니다. 이 비유는 한 구성 요소의 입력이 어떤 부분이 고정되어 있고 어떤 부분이 움직이는지에 따라 다른 구성 요소의 동작을 어떻게 생성하는지 보여주는 데 도움이 됩니다.

수학적 모델과 다물체 시뮬레이션은 이러한 역학을 더욱 명확하게 보여줍니다. 연구자들은 시동, 비상 정지, 그리고 가변 속도를 시뮬레이션하여 다양한 조건에서 기어가 어떻게 상호 작용하는지 연구합니다. 실험 데이터를 바탕으로 한 이러한 모델은 유성 기어 구동 장치가 속도나 부하의 급격한 변화 속에서도 안정적이고 효율적인 동력 전달을 유지함을 보여줍니다.

팁: 엔지니어들은 종종 세그먼트형 선기어에 스트레인 게이지를 사용하여 토크와 속도가 유성 기어 간의 부하 분담에 미치는 영향을 측정합니다. 이 방법은 작동 안정성에 대한 직접적인 데이터를 제공하고 최대 성능을 위한 기어 설계를 개선하는 데 도움이 됩니다.

행성 기어 드라이브의 주요 장점 및 고유 기능

높은 토크 밀도

행성 기어 드라이브 탁월한 토크 밀도를 제공하여 까다로운 응용 분야에서 선호되는 제품입니다. 컴팩트한 설계 덕분에 높은 기어비를 구현할 수 있습니다. 연구에 따르면 이 드라이브는 공칭 입력 토크의 2% 미만으로 기동 토크가 낮은 것으로 나타났으며, 이는 다른 소형 기어박스에서 나타나는 10~27%보다 훨씬 낮은 수치입니다. 이러한 특징은 특히 부분 부하에서 더 높은 효율을 제공합니다. Wolfrom 변형 및 기어 베어링 드라이브 시스템과 같은 고급 토폴로지는 톱니 형상을 최적화하고 여러 유성 기어 간의 부하 분담을 개선하여 토크 밀도를 더욱 향상시킵니다. 비교 연구를 통해 이러한 특성 덕분에 유성 기어 드라이브는 특히 차세대 로봇 공학 분야에서 사이클로이드 및 변형파 드라이브와 같은 기존 시스템보다 우수한 성능을 발휘할 수 있음이 확인되었습니다.

컴팩트하고 공간 절약형 디자인

엔지니어들은 컴팩트하고 공간 절약적인 설계를 위해 유성 기어 드라이브를 선택하는 경우가 많습니다. 선 기어, 유성 기어, 링 기어가 동축으로 배열되어 있어 시스템은 많은 공간을 차지하지 않고도 상당한 동력을 전달할 수 있습니다. 이러한 구성은 높은 출력 대 중량비를 지원하며, 이는 공간과 무게 제약이 중요한 산업에 필수적입니다. 예를 들어, 자동차 및 항공우주 산업은 크기와 무게 감소의 이점을 활용하여 더욱 효율적인 레이아웃과 가벼운 조립품을 구현할 수 있습니다. 또한, 중앙 선 기어를 중심으로 여러 개의 유성 기어를 통합함으로써 균형 잡히고 대칭적인 구조를 구현하여 설치 및 유지 보수를 간소화합니다.

부하 분배 및 효율성

효율적인 하중 분배는 유성 기어 드라이브의 핵심 특징입니다. 여러 개의 유성 기어가 전달되는 하중을 분담하여 개별 기어에 가해지는 응력을 줄이고 전반적인 내구성을 향상시킵니다. 저널 베어링이 장착된 헤링본 유성 기어박스에 대한 실험 연구는 측정된 구조 소음과 예측된 구조 소음 사이의 최대 상대 오차가 1.72%에 불과함을 보여줍니다. 이처럼 낮은 오차는 동적 하중 분배 모델의 정확성을 입증하여 다양한 작동 조건에서 안정적인 성능을 보장합니다. 선 기어 치근에 대한 스트레인 게이지 측정을 이용한 수치 해석은 기어 위상 또는 위치 오차가 발생하더라도 효과적인 하중 분담의 직접적인 증거를 제공합니다. 캐리어 유연성을 고려한 동적 모델은 유성 기어 드라이브가 최적의 하중 분배와 효율을 유지하여 실제 환경에서 일관된 작동을 보장한다는 주장을 더욱 뒷받침합니다.

참고: 정확한 부하 분담은 효율성을 높일 뿐만 아니라 기어박스의 수명을 연장시켜 많은 산업에서 비용 효율적인 솔루션이 됩니다.

속도와 방향의 다양성

엔지니어들은 속도와 방향 제어에 있어 탁월한 유연성을 갖춘 유성 기어 시스템을 높이 평가합니다. 선 기어, 링 기어, 캐리어 중 어떤 부품을 고정할지 선택함으로써, 작업자는 광범위한 속도비를 구현하고 출력 방향을 반전시킬 수 있습니다. 이러한 적응성 덕분에 이 기어 드라이브는 정밀한 모션 제어가 필요한 애플리케이션에 적합합니다.

기술 연구에 따르면, 다양한 중앙 부재를 고정하는 것이 속도비와 회전 방향에 직접적인 영향을 미치는 것으로 나타났습니다. 예를 들어, 선 기어를 구동하는 동안 링 기어를 고정하면 캐리어를 고정하는 경우와 비교하여 출력 속도와 방향이 달라집니다. 이러한 원리를 통해 설계자는 특정 성능 요구 사항에 맞춰 기어박스를 맞춤 설계할 수 있습니다.

속도와 방향을 변화시키는 능력은 시스템의 동적 반응에도 좌우됩니다. 연구자들은 진동 거동에 영향을 미치는 변속 오차와 메시 강성 변화를 모델링했습니다. 이러한 모델은 기어 구동 장치가 다양한 작동 조건에서 안정성과 성능을 유지하는 방식을 이해하는 데 필요한 기술적 토대를 제공합니다.

능동 진동 제어는 다재다능함을 더욱 향상시킵니다. 극 배치 이론을 적용한 연구는 다양한 속도에서 시스템을 안정화하는 데 필요한 제어력과 출력을 예측합니다. 이러한 접근 방식을 통해 엔지니어는 공진을 완화하고 변동하는 하중 조건에서도 정확한 속도비를 유지할 수 있습니다. 회전 프레임과 고정 프레임 간의 피드백 이득을 변환하여 이러한 고급 제어 전략의 실제 구현을 지원할 수 있습니다.

이러한 다재다능함의 실제적인 예는 NuVinci CVP 변속기에서 찾아볼 수 있습니다. 이 시스템은 회전하고 기울어지는 볼을 사용하여 속도비를 매끄럽게 조절하여 정해진 범위 내에서 무한한 기어비를 제공합니다. 이 기술은 제조 과정을 간소화하고 효율성을 향상시켜 상업용 트럭, 자전거, 풍력 터빈에 적합합니다. NuVinci CVP는 유성 기어 시스템이 다양한 응용 분야에 어떻게 적용되어 더 적은 부품으로 안정적인 속도 및 방향 제어를 제공하는지 잘 보여줍니다.

팁: 올바른 제어 방법을 선택하면 최적의 성능이 보장되고 기어 시스템의 작동 수명이 연장됩니다.

행성 기어 드라이브의 유형

단순 행성 기어 세트

단순 유성 기어 세트는 많은 기계 시스템의 기반을 형성합니다. 이러한 세트는 일반적으로 단일 선 기어, 여러 개의 유성 기어, 링 기어, 그리고 캐리어로 구성됩니다. 설계자는 3~5개의 유성 기어를 사용하는 경우가 많으며, 이를 통해 기본적인 부하 분담과 직관적인 동적 거동을 구현할 수 있습니다. 이러한 세트의 기어비는 일반적으로 3:1에서 10:1 사이입니다. 더 높은 기어비가 필요한 경우, 엔지니어는 더 많은 단을 추가하여 시스템의 복잡성을 증가시킬 수 있습니다. 주전원 부하 분담 맵(ELSM)은 단순 유성 시스템과 더 복잡한 유성 시스템의 부하 분담을 비교하는 수치적 방법을 제공합니다. ELSM 곡선은 유성 기어의 개수와 시스템 강성을 증가시키면 부하 분담이 개선되고 부하 불평등이 감소함을 보여줍니다. 단순 유성 기어 세트는 동급 스퍼 기어 설계에 비해 토크 용량이 30~50% 향상됩니다.

복합 행성 기어 세트

복합 유성 기어 세트는 단일 어셈블리 내에 여러 개의 선 기어, 링 기어 또는 유성 기어 단을 포함하여 기본 설계를 확장합니다. 이러한 구성은 더 높은 기어비와 더 큰 토크 전달을 가능하게 합니다. 엔지니어는 헬릭스 각도를 조정하여 이러한 세트를 최적화할 수 있으며, 이를 통해 토크 용량을 최대 20%까지 높일 수 있습니다. 또한 복합 설계는 더욱 유연한 배치를 가능하게 하여 더 광범위한 응용 분야를 지원합니다. 다단 또는 헬리컬 복합 기어 세트는 부하 분담을 더욱 향상시키고, 소음을 줄이며, 토크 용량을 증가시킵니다. 이러한 특징 덕분에 복합 유성 기어 세트는 까다로운 산업 및 자동차 용도에 이상적입니다.

참고: 복합 행성 기어 세트는 설계자에게 더 광범위한 설계 변수와 기하학적 제약을 제공하여 자동화된 최적화와 향상된 성능을 가능하게 합니다.

유성 기어 트레인

유성 기어 트레인은 가장 진보된 형태의 유성 기어 시스템입니다. 이러한 트레인은 여러 개의 상호 연결된 유성 기어 단을 포함할 수 있으며, 각 단은 전체 성능에 기여합니다. 엔지니어들은 기어 맞물림 전력 손실과 전체 시스템 효율을 실험적으로 측정하여 유성 기어 트레인의 효율을 검증합니다. 연구에 따르면 단순 유성 기어 시스템의 전체 효율은 약 89.56%입니다. 모듈 및 재료와 같은 기어 매개변수를 최적화하면 부하 파손을 더욱 줄이고 신뢰성을 향상시킬 수 있습니다. 콘크리트 믹서를 포함한 산업 분야에서 유성 기어 트레인의 높은 기계적 효율과 낮은 입력 전력 요구량의 이점을 누릴 수 있습니다. 또한, 이러한 시스템은 우수한 부하 분담 및 동적 응답 특성으로 인해 굽힘 및 마모와 같은 일반적인 고장 모드에 대한 뛰어난 내구성을 보여줍니다.

• 순간 효율 계산은 기어 기하학과 행성 기어 위상을 고려합니다.
• 전력 흐름 다이어그램과 손실 계수 계산은 내부 손실을 정량화하고 설계 개선을 안내하는 데 도움이 됩니다.

모든 형태의 행성 기어 구동 장치는 엔지니어에게 광범위한 응용 분야에서 높은 토크, 소형화 및 효율성을 달성하기 위한 다목적 툴킷을 제공합니다.

분말 야금 행성 기어 드라이브

분말 금속금속/금속(P/M) 기술은 유성 기어 시스템 제조에 혁신을 가져왔습니다. 엔지니어들은 이 공정을 사용하여 정밀한 형상과 일관된 재료 특성을 가진 기어를 생산합니다. 이 공정은 금속 분말을 금형에 압축한 후 고온에서 소결하는 방식으로 진행됩니다. 이러한 방식을 통해 기존 기계 가공으로는 구현하기 어렵거나 비용이 많이 드는 복잡한 기어 형상을 제작할 수 있습니다.

시장 분석에 따르면 수요가 증가하고 있습니다. 분말 야금 기어특히 자동차, 항공우주, 산업 기계, 재생 에너지 등의 분야에서 그렇습니다. 제조업체는 변속기, 파워 스티어링 시스템, 항공기 엔진, 풍력 터빈, 그리고 다양한 산업 장비에 P/M 기어를 사용합니다.오후연비 효율이 높은 차량에 대한 요구와 재생 에너지 프로젝트의 확대는 신뢰성 있고 고성능인 기어에 대한 수요를 증가시켰습니다. 분말 야금 소재 및 공정의 지속적인 개선은 이러한 추세를 더욱 뒷받침합니다.

최근 연구는 P/M 기어의 기계적 특성에 있어 상당한 발전을 보여주고 있습니다. 예를 들어, 히타치의 연구에 따르면 압연 표면 경화 AISI 4600 P/M 강재의 굽힘 피로 강도는 32%, 접촉 피로 강도는 3.5배 향상되었습니다. 이 소재의 접촉 피로 강도는 기존 단조강 기어의 96%에 달합니다. 온간 압축 및 로토프레싱과 같은 첨단 압축 공법은 기어 밀도를 기존 강의 최대 97%까지 높여 치강도를 최대 30%까지 향상시킵니다. 오스롤링 공정은 표면 기공률을 14%에서 2% 미만으로 줄여 구름 접촉 피로 강도를 10배 이상 향상시킵니다.

롤 포밍과 같은 치수 제어 기술을 통해 제조업체는 높은 기어 품질 등급을 달성하고, 소음을 줄이며, 기어 수명을 연장할 수 있습니다. 이러한 발전은 분말 야금 행성 기어 시스템 까다롭고 대량의 애플리케이션을 위한 신뢰할 수 있는 선택입니다.

행성 기어 드라이브를 사용하는 일반적인 응용 분야 및 산업

자동차 변속기

자동차 제조업체는 다음에 의존합니다. 행성 기어 구동 현대 자동차의 부드럽고 효율적인 동력 전달을 위해 이러한 기어 시스템은 자동 변속기, 하이브리드 구동계, 그리고 전기 자동차에 사용됩니다. 컴팩트한 디자인과 높은 토크 처리 능력은 효율적인 동력 관리와 부드러운 기어 변속에 필수적입니다. 전기 및 하이브리드 자동차의 인기가 높아짐에 따라 에너지 사용을 최적화하고 주행 성능을 향상시키는 고급 유성 기어 시스템에 대한 수요가 증가했습니다.

행성 기어 구동 장치는 정밀한 토크 제어와 효율적인 에너지 전달을 가능하게 하여 자동차 산업의 전기화 전환을 지원합니다.

산업 기계

건설, 농업, 제조업과 같은 산업 분야는 중장비의 안정적인 동력 전달을 위해 유성 기어 구동 장치에 의존합니다. 이러한 기어 시스템은 굴삭기, 트랙터, 컨베이어 시스템과 같은 장비에서 중요한 역할을 합니다. 견고한 구조와 하중을 고르게 분산하는 능력 덕분에 까다로운 조건과 무거운 하중을 처리할 수 있습니다.

제조업체는 내구성과 효율성 때문에 행성 기어 드라이브를 선택하는데, 이는 산업 운영에서 가동 중지 시간과 유지 관리 비용을 줄이는 데 도움이 됩니다.

로봇공학 및 자동화

로봇 및 자동화 시스템은 높은 정밀도, 소형화, 그리고 신뢰성을 제공하는 기어 솔루션을 필요로 합니다. 유성 기어 드라이브는 높은 비틀림 강성, 정확한 변속, 그리고 효율적인 부하 분담을 제공함으로써 이러한 요구를 충족합니다. 최근 연구에 따르면, 단일 스테이지 유성 기어박스는 로봇 팔과 자동화 기계에 필수적인 높은 효율과 낮은 설계 복잡성을 제공합니다. 편심 사이클로이드 기어링과 같은 혁신 기술은 변속비와 토크 용량을 더욱 향상시켜 로봇이 복잡한 작업을 더욱 정확하게 수행할 수 있도록 합니다.

기술 리뷰에 따르면 유성 기어와 사이클로이드 기어를 결합하면 부하 분산이 향상되고 백래시가 최소화되어 로봇 공학의 고급 모션 제어가 가능해집니다. 이러한 특징은 차세대 자동화 및 로봇 응용 분야에서 유성 기어 드라이브를 선호하는 이유입니다.

팁: 엔지니어가 로봇 공학에 행성 기어 드라이브를 선택하는 이유는 부드럽고 정밀한 움직임을 보장하고 속도와 방향의 급격한 변화를 처리할 수 있기 때문입니다.

항공우주 및 방위

항공우주 및 방위 산업은 극한 조건에서도 탁월한 신뢰성과 효율성을 제공하는 기어 시스템을 요구합니다. 엔지니어들은 헬리콥터, 군용기, 그리고 국방 차량에 첨단 유성 기어 시스템을 선택합니다. 이러한 시스템은 소형화를 유지하면서도 높은 하중과 가변 속도를 처리할 수 있기 때문입니다. Mechanism and Machine Theory, Journal of Applied Mechanics와 같은 전문 학술지들은 이러한 응용 분야에서 유성 기어 시스템의 사용을 뒷받침하는 연구를 발표합니다. 예를 들어, 연구자들은 링 기어의 유연성이 대형 헬리콥터의 피로 신뢰성에 미치는 영향을 분석합니다. 연구자들은 하이브리드 유한요소법과 기어 톱니 수명 시험을 사용하여 링 기어 림의 유연성이 유성 기어 시스템의 전반적인 피로 신뢰성에 미치는 영향을 평가합니다. 이러한 연구는 응력-강도 간섭 이론에 기반한 신뢰성 평가 모델을 확립하여 방위 엔지니어에게 귀중한 데이터를 제공합니다.

추가 연구는 부하 분담, 동적 모델링, 그리고 결함 분석에 중점을 두고 있습니다. 이러한 노력은 엔지니어들이 항공우주 방위 환경에서 일반적인 작동 응력 하에서 유성 기어 시스템의 성능을 이해하는 데 도움이 됩니다. 그 결과 도출된 통계 데이터와 예측 모델은 엄격한 안전 및 성능 기준을 충족하는 기어 시스템 설계의 기반이 됩니다. 항공우주 제조업체들은 이러한 연구 결과를 바탕으로 까다로운 임무 수행 중에도 기어 시스템이 일관된 성능을 유지하도록 보장합니다.

참고: 신뢰성과 효율성은 항공우주 및 방위 산업에서 여전히 최우선 과제입니다. 엔지니어들은 첨단 모델링과 테스트를 통해 기어 시스템이 임무 수행에 필수적인 요건을 충족하는지 확인합니다.

재생 에너지 시스템

재생 에너지 시스템, 특히 풍력 터빈은 유성 기어 모터를 사용하면 큰 이점을 얻을 수 있습니다. 이 모터는 콤팩트한 설계와 높은 토크 출력을 자랑하여 부하를 고르게 분산하고 마모를 줄일 수 있습니다. 이러한 기능은 기어 시스템이 효율을 유지하면서 높은 부하를 처리해야 하는 풍력 터빈 응용 분야에서 필수적입니다. 유성 기어 모터는 동력 전달 중 에너지 손실을 최소화합니다. 이를 통해 속도와 토크를 더욱 효율적으로 제어하여 에너지 변환 효율과 전반적인 시스템 성능을 직접적으로 향상시킵니다.

재생에너지 수요 증가에 따라 풍력 발전 산업은 지속적으로 성장하고 있습니다. 기술 발전으로 해상 터빈용 고효율 기어박스가 개발되고 내구성이 뛰어나고 가벼운 부품이 사용되기 시작했습니다. 연구 개발 투자는 풍력 터빈 기어 시스템의 신뢰성과 효율 향상에 집중되고 있습니다. 이러한 개선은 풍력 발전 시스템 효율 향상에 있어 첨단 기어 드라이브의 중요한 역할을 강조합니다.

팁: 재생 에너지 엔지니어는 에너지 출력을 극대화하고 운영 비용을 줄이기 위해 높은 효율성, 내구성, 낮은 유지 보수 비용을 제공하는 기어 시스템을 우선시합니다.

행성 기어 드라이브의 필수 유지 관리 사항

윤활 요구 사항

적절한 윤활은 안정적인 기어 작동의 초석입니다. 엔지니어들은 윤활 품질이 기어 수명과 성능에 직접적인 영향을 미친다는 것을 알고 있습니다. 연구 결과는 다음과 같은 몇 가지 주요 결과를 강조합니다.

• 수명 분포 모델은 기어 굽힘 피로 및 순서 통계를 분석하여 기어 시스템 피로 수명을 예측합니다. 이 모델은 윤활 성능과 마모가 특히 고속 및 고부하 조건에서 선 기어, 유성 기어, 링 기어의 신뢰성에 상당한 영향을 미친다는 것을 보여줍니다.
• 톱니 표면 마모는 유막 두께와 온도를 변화시켜 기어 마모를 가속화하고 수명을 단축시킵니다. 유한 요소 해석과 고장까지의 주행 시험을 기반으로 하는 수명 주기 마모 저하 모델은 윤활과 마모가 시간 경과에 따라 어떻게 상호 작용하는지에 대한 정량적인 통찰력을 제공합니다.
• 비틀림 동역학 모델은 누적된 마모가 진동 반응을 변화시킨다는 사실을 보여주며, 기어의 수명 주기 전체에 걸쳐 일관된 윤활이 필요함을 강조합니다.

팁: 기어 시스템 수명을 극대화하려면 윤활유 상태를 정기적으로 모니터링하고 제조업체 권장 사항에 따라 교체하세요.

검사 및 마모 모니터링

효과적인 유지보수는 첨단 검사 및 모니터링 기술에 의존합니다. 상태 기반 유지보수는 사이클로스테이셔너리 분석과 수치 모델링을 사용하여 고장을 조기에 감지합니다. 장단기 메모리(LSTM) 모델을 사용하는 것과 같은 고장 진단 프레임워크는 원시 센서 데이터에서 고장을 분류합니다. 가중 사이클로스테이셔너리 코렌트로피 및 전송 오류 기반 지표와 같은 정량화 가능한 지표는 잔여 유효 수명을 예측하는 데 도움이 됩니다.

비전 지원 시스템은 이제 기어 마모의 현장 모니터링을 가능하게 합니다. 이 시스템은 피트 면적, 높이, 너비와 같은 지표를 추출하여 각 기어 치의 마모 진행 상황을 추적합니다. 딥러닝 네트워크는 결함 주석 처리를 자동화하여 예측 유지보수를 지원합니다. 카메라 렌즈의 오일 증기 오염과 같은 과제가 있지만, 유성 기어박스용 이러한 시스템을 개선하기 위한 연구는 계속되고 있습니다.

일반적인 운영 문제

운전자는 비정상적인 소음, 진동, 누출, 오일 오염, 과열, 시동 불량 등의 문제에 자주 직면합니다. 다음 단계를 통해 효과적인 문제 해결을 지원할 수 있습니다.

1. 먼저 씰, 베어링, 기어, 윤활 지점을 시각적으로 검사하여 손상이나 정렬 불량이 있는지 확인하세요.
2. 다양한 속도와 부하에서 기어박스를 작동시켜 기능 테스트를 수행하고, 온도, 소음, 진동을 모니터링하여 비정상적인 동작이 발생하는지 확인합니다.
3. 진동 분석기, 오일 분석 키트, 온도 센서와 같은 진단 도구를 사용하여 오류를 정확히 찾아냅니다.
4. 윤활 유지관리, 기어 정렬, 씰 또는 베어링 검사와 관련된 일반적인 문제를 해결합니다.
5. 문제를 조기에 감지하기 위해 예방적 유지관리 및 모니터링 시스템을 구현합니다.

문서화된 데이터에 따르면 과도한 부하를 해결하고, 윤활을 개선하고, 정밀한 정렬을 보장하면 가동 중단 시간을 50%까지 줄이고 모터 수명을 연장할 수 있습니다. 지속적이거나 복잡한 문제의 경우, 전문적인 진단을 통해 정확한 근본 원인을 파악하고 효과적인 수리를 보장합니다.

행성 기어 드라이브 탁월한 토크 밀도, 소형화, 그리고 효율성을 제공합니다. 엔지니어들은 자동차, 로봇 공학, 항공우주 및 재생 에너지 분야에서 이 시스템을 사용합니다. 주요 장점으로는 고출력 전송, 실시간 모니터링, 그리고 첨단 소재의 내구성이 있습니다.

• 적용 분야로는 전기 자동차, 산업 자동화, 풍력 터빈 등이 있습니다.
• 효율성은 97%에 달할 수 있으며, 작동 속도는 최대 40,000rpm입니다.
• 스마트 기술과의 통합으로 예측적 유지관리와 원활한 운영이 지원됩니다.
  이러한 특징 때문에 행성 기어 드라이브는 현대적이고 지속 가능한 엔지니어링 솔루션에 필수적인 요소입니다.

자주 묻는 질문

행성 기어 구동 장치가 다른 기어 시스템과 다른 점은 무엇입니까?

유성 기어 드라이브는 중앙 ​​선 기어, 유성 기어, 그리고 링 기어를 사용합니다. 이러한 독특한 배열은 높은 토크 밀도와 컴팩트한 설계를 가능하게 합니다. 다른 기어 시스템은 이러한 수준의 부하 분담과 효율을 제공하지 못하는 경우가 많습니다.

분말 야금법은 행성 기어 구동 장치를 어떻게 개선합니까?

분말 야금 정밀한 기어 형상과 일관된 재료 특성을 구현합니다. 엔지니어는 첨단 압축 및 소결 기술을 사용하여 더 높은 강도와 ​​내구성을 구현합니다. 또한 이 공정은 기존 기계 가공으로는 쉽게 구현할 수 없는 복잡한 설계도 지원합니다.

엔지니어들은 일반적으로 행성 기어 구동을 어디에 사용합니까?

엔지니어들은 자동차 변속기, 산업 기계, 로봇 공학, 항공우주 및 재생 에너지 시스템에 유성 기어 드라이브를 설치합니다. 이러한 드라이브는 높은 토크, 소형 크기, 그리고 안정적인 성능이 요구되는 애플리케이션을 지원합니다.

행성 기어 구동 장치는 얼마나 자주 유지관리를 받아야 합니까?

제조업체는 정기적인 검사 및 윤활 점검을 권장합니다. 검사 빈도는 작동 조건 및 부하에 따라 달라집니다. 대부분의 시스템은 매월 육안 검사와 매년 정밀 유지관리를 실시하는 것이 좋습니다.

행성 기어 구동 장치가 고속 애플리케이션을 처리할 수 있습니까?

네. 유성 기어 드라이브는 고속에서도 효율적으로 작동합니다. 엔지니어들은 최대 40,000rpm의 회전 속도에서도 안정성과 성능을 유지하도록 이 시스템을 설계합니다.
